Frein ccm sur Modena

[Scvc! 31]

Bonjour , j ai rencontré un petit souci sur ma Modena en cour de remise en état .

récemment j ai décidé de mettre des freins ccm avec des disques Brembo acier sur bol avec des jantes challenge stradale en 19 pouces bien sur

et la grosse surprise l’étrier touche sur les bâtons de la  jante au serrage de celle ci .

Est ce que quelqu’un  a eu déjà cette mésaventure ?

[Mike051 1 461]

Hello,



Je ne comprends pas: ce sont des disques CCM ou bien des disques aciers, ou des disques CCM sur bol acier?

Est ce bien des étriers CCM que tu as et non les étriers classiques de la 360 car normalement ce ne sont pas les mêmes.
Car basculer en CCM, c’est changer disques, étriers et plaquettes. Est ce bien ce que tu fais?



Note: la 360 n’a jamais été homologuée en CCM. Seule la CS l’a été (1ere Ferrari hors Enzo à en être équipée). As tu vu l’impact du côté de ton assurance?

[cheki 2 026]

@houston est demandé au parloir ! 🙂

[houston 644]

Je connais le problème

le plus simple m appeler

[Scvc! 31]

Il y a 3 heures, Mike051 a dit :

Hello,



Je ne comprends pas: ce sont des disques CCM ou bien des disques aciers, ou des disques CCM sur bol acier?

Est ce bien des étriers CCM que tu as et non les étriers classiques de la 360 car normalement ce ne sont pas les mêmes.
Car basculer en CCM, c’est changer disques, étriers et plaquettes. Est ce bien ce que tu fais?



Note: la 360 n’a jamais été homologuée en CCM. Seule la CS l’a été (1ere Ferrari hors Enzo à en être équipée). As tu vu l’impact du côté de ton assurance?



[fabrices 583]

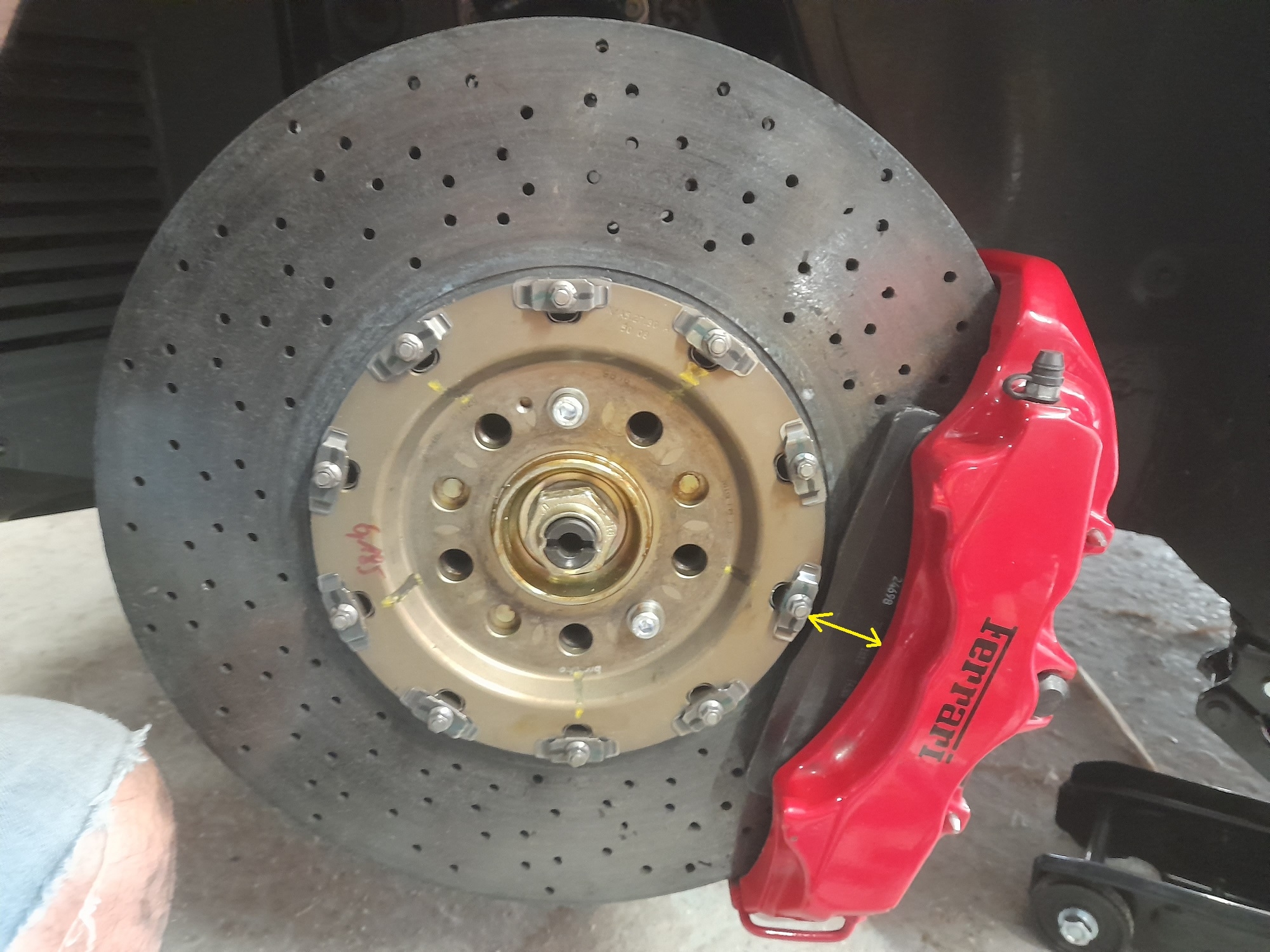

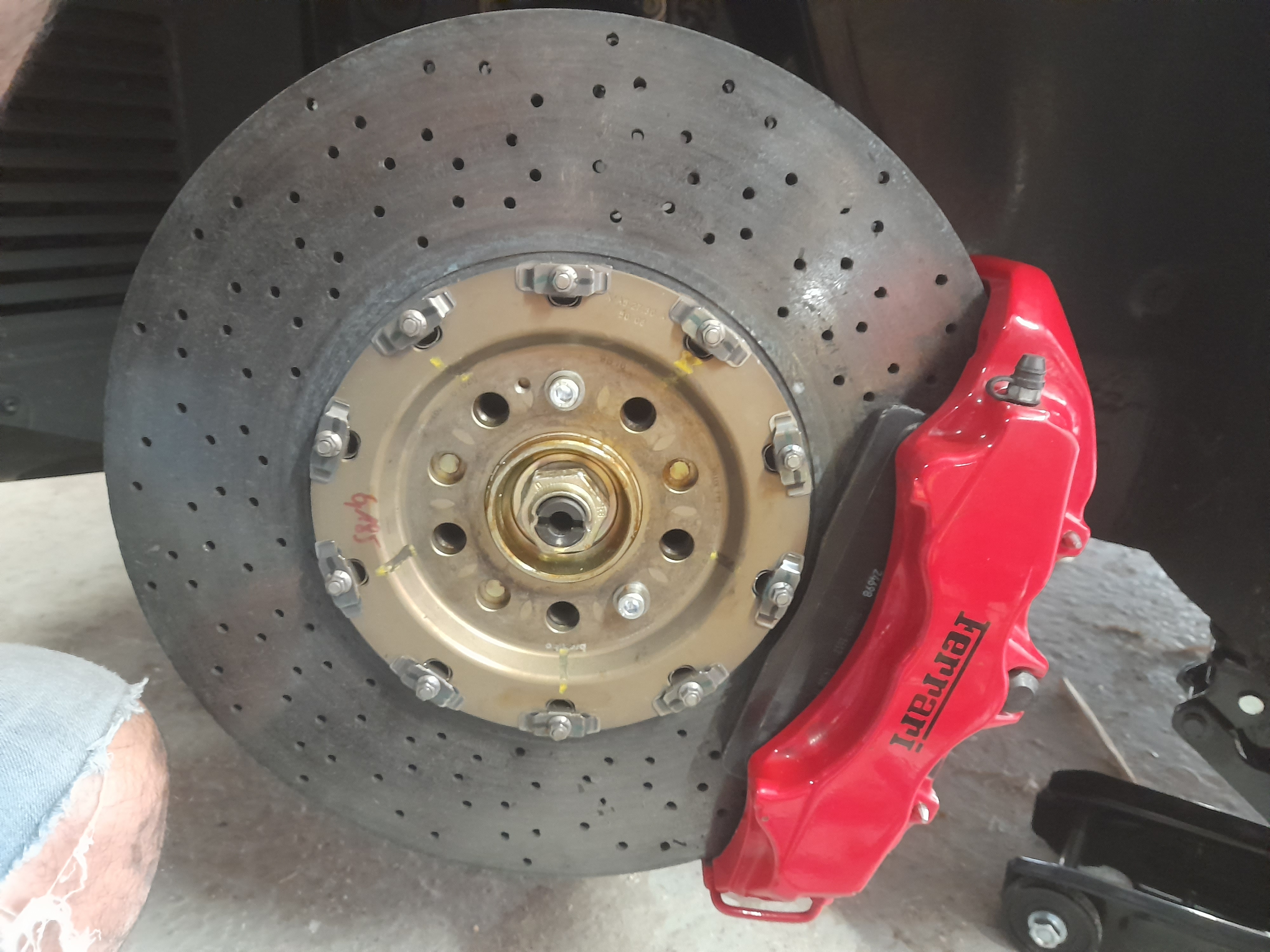

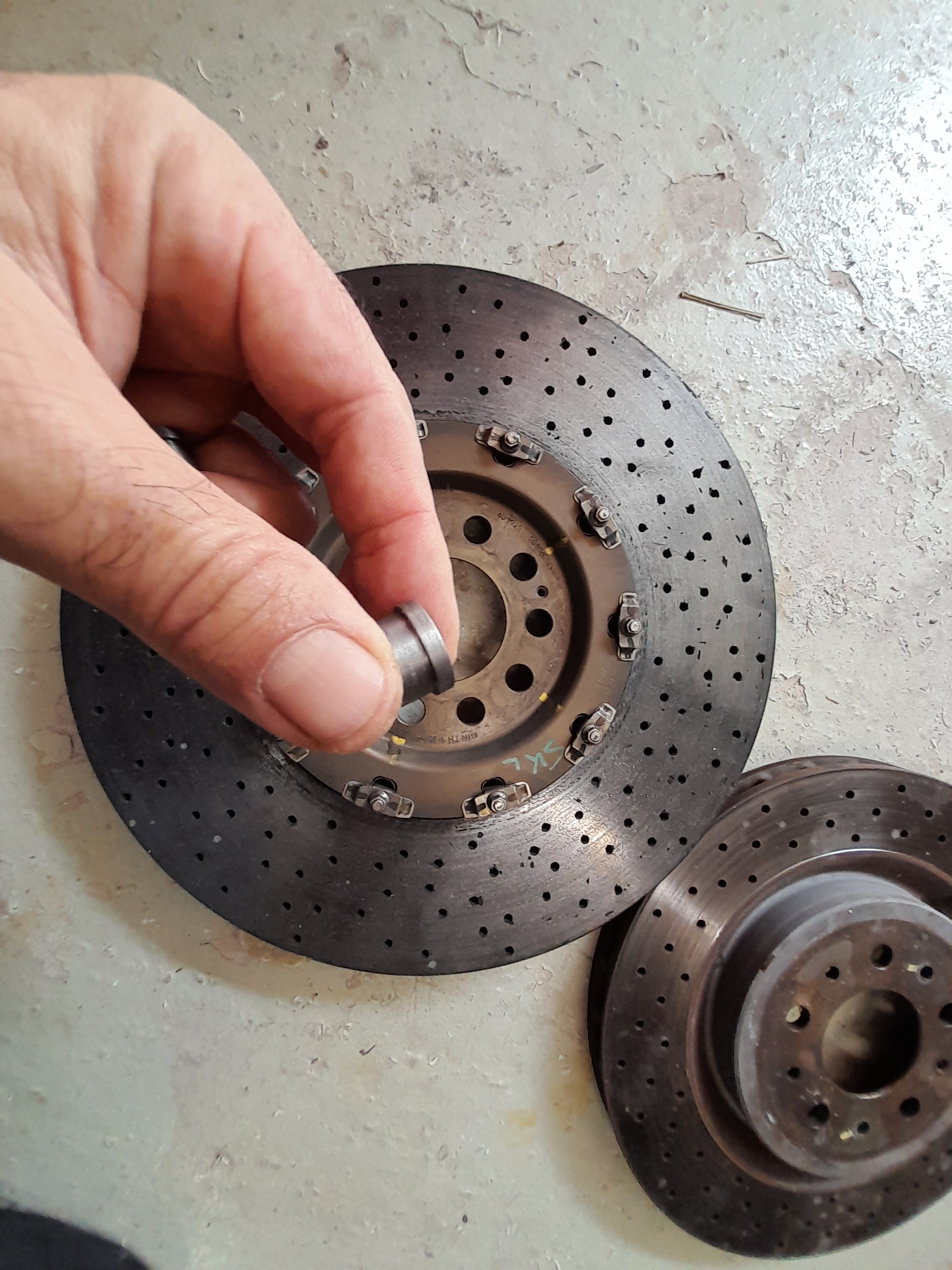

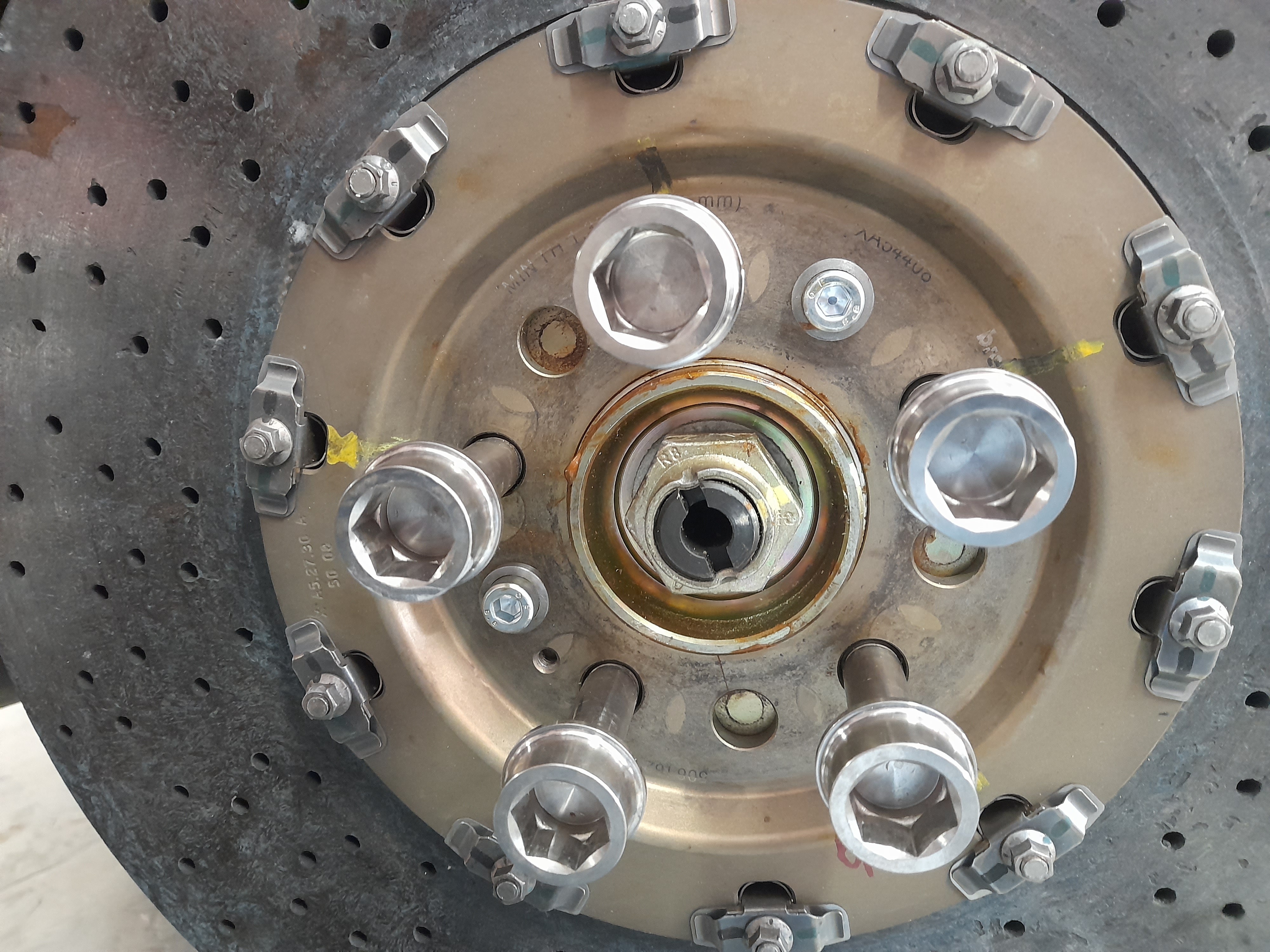

j'ai monté des CCM en 398mm de 430 challenge sur mon ex 360, ça passe juste, mais ça passe.

Il y a environ 2mm entre l'intérieur du baton et le bord de l'étrier.



Sachant que la 430 challenge, 430 scuderia, la 430 options CCM et la 360 CS partagent les même étriers (hormis épaisseur du disque 34mm ou 36mm)



Modifié le 26 octobre 2022 par fabrices

[Scvc! 31]

il y a 4 minutes, fabrices a dit :



j'ai monté des CCM en 398mm de 430 challenge sur mon ex 360, ça passe juste, mais ça passe.

Il y a environ 2mm entre l'intérieur du baton et le bord de l'étrier.



Sachant que la 430 challenge, 430 scuderia, la 430 options CCM et la 360 CS partagent les même étriers (hormis épaisseur du disque 34mm ou 36mm)



tu avais des jantes de challenge stradale ?

moi le disque est 380x34

[Scvc! 31]

j ai comparé les ref des étriers de f430  et f430 scuderia se ne sont pas les memes

[houston 644]

Oui étrier différent au niveau écartement intérieur …

[fabrices 583]

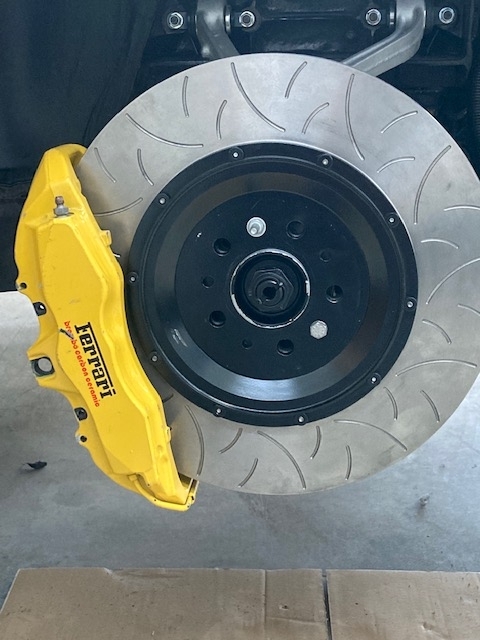

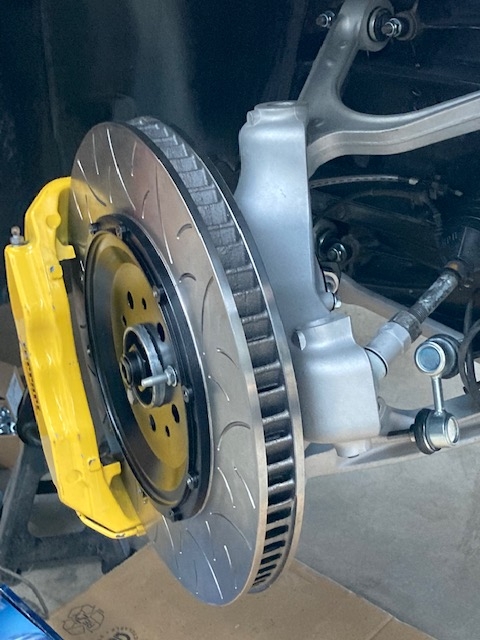

D'après ce que je peux voir , tu as monté un étrier de 430 Scuderia qui est prévu pour un disque 398mm X36, avec un disque en 380x34.

Déja, c'est pas génial, mais le pire c'est que tu pourras jamais rentrer les plaquettes car le diamètre de ton bol n'est pas adapter à tes étriers. regardes les deux photos

[houston 644]

Bon je pense que tout simplement et Fabrice sera d accord

mets une cale de 5mm pour deporter ta jante

fais pareil à l arrière

[fabrices 583]

il y a 7 minutes, houston a dit :

Bon je pense que tout simplement et Fabrice sera d accord

mets une cale de 5mm pour deporter ta jante

fais pareil à l arrière



PARFAIT  JUJU 👍... Mais il pourras jamais rentrer les plaquettes à fond...🥶

[Scvc! 31]

il y a 2 minutes, fabrices a dit :



PARFAIT  JUJU 👍... Mais il pourras jamais rentrer les plaquettes à fond...🥶

j ai pensé a la cale

à la base je n'en voulais pas mais là je n'ai pas le choix ...

je n'ai pas de problème de plaquettes elles passent .

[fabrices 583]

Euuhhh!!! sachant que tous les étriers sont les-mêmes, je comprends pas comment est-ce possible car la plaquette sort de 20mm vers le bol ???? A moins que les plaquette acier que tu es trouvé soient spéciales ou retaillées????

Modifié le 26 octobre 2022 par fabrices

[Scvc! 31]

il y a 5 minutes, fabrices a dit :

Euuhhh!!! sachant que tous les étriers sont les-mêmes, je comprends pas comment est-ce possible car la plaquette sort de 20mm vers le bol ???? A moins que les plaquette acier que tu es trouvé soient spéciales ou retaillées????

j ai eu les plaquettes et les disques chez isa , je vais réessayer les plaquettes mais déjà rien que sur les photos mon étrier et le tiens ne sont pas les memes

moi je pense que se sont des étriers de f430 scudéria et 599 toi f430 normale montage ccm

enfin je pense...

je pense que mon problème vient de là.

[fabrices 583]

Alors oui, tu as entièrement raison c'est un étrier F430 normale montage CCM,  mais la seule différence entre ton étrier et le mien, c'est que le tien est prévu pour les disques en 36mm et le mien pour les disques en 34mm, sinon, ils partagent tous les mêmes plaquettes c'est à dire : F458, F430 normale montage CCM, 430 SCUDERIA, F430 CHALLENGE, F360 CS.

[Scvc! 31]

il y a 4 minutes, fabrices a dit :

Alors oui, tu as entièrement raison c'est un étrier F430 normale montage CCM,  mais la seule différence entre ton étrier et le mien, c'est que le tien est prévu pour les disques en 36mm et le mien pour les disques en 34mm, sinon, ils partagent tous les mêmes plaquettes c'est à dire : F458, F430 normale montage CCM, 430 SCUDERIA, F430 CHALLENGE, F360 CS.

je vais voir dès que j'ai deux minutes je vais re controler au niveaux des plaquettes

[houston 644]

[houston 644]

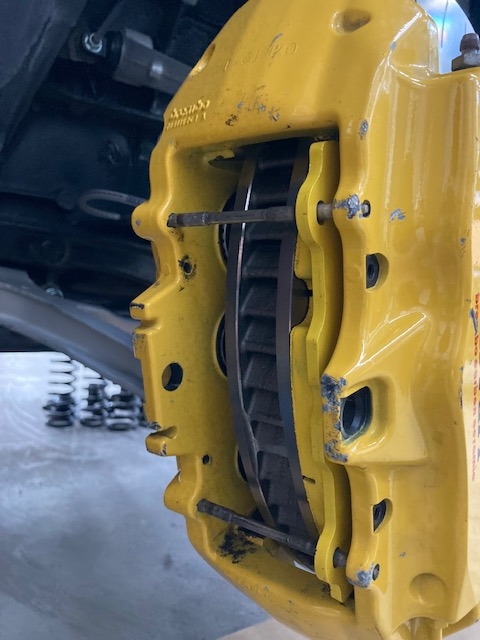

C est possible Fab que ces plaquettes sont différentes les miennes le sont aussi

[Scvc! 31]

il y a 17 minutes, houston a dit :

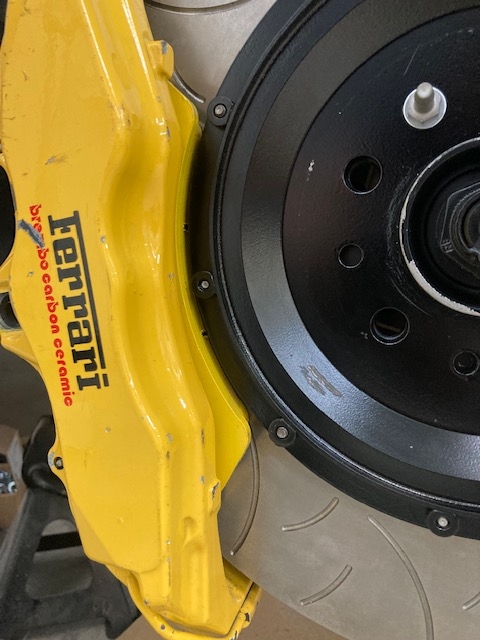

par contre tu as beaucoup d'espace entre la plaquette et le bol du disque!

[Mike051 1 461]

il y a 34 minutes, Scvc! a dit :

par contre tu as beaucoup d'espace entre la plaquette et le bol du disque!

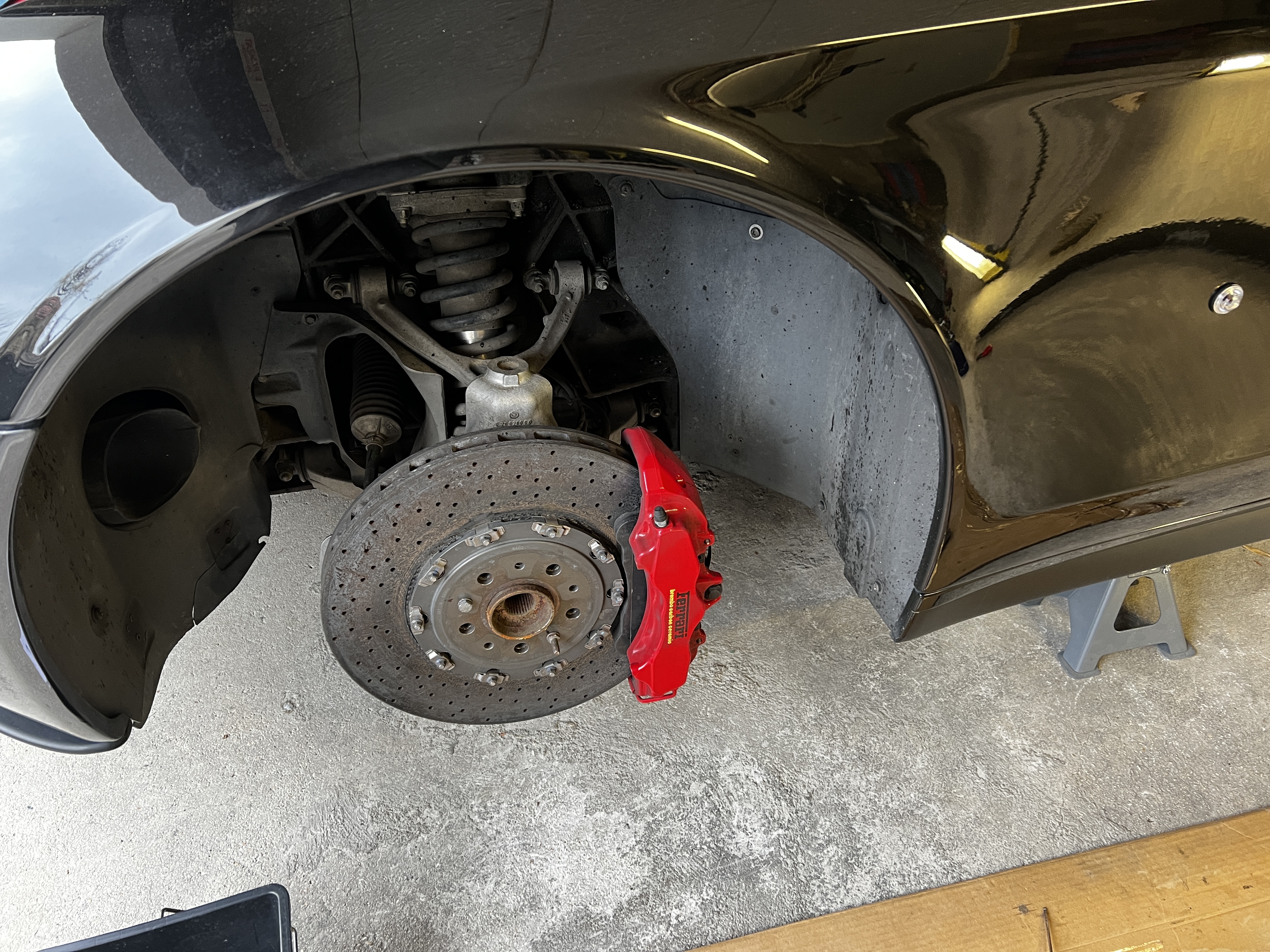

J'ai le meme écart entre l'étrier et le bol, mais en revanche moi sur la 612 c'est la plaquette qui couvre cet écart.

Note: photo du montage standard Ferrari/Brembo, avant remplacement par des disques alternatifs.





[fabrices 583]

il y a 52 minutes, Scvc! a dit :

par contre tu as beaucoup d'espace entre la plaquette et le bol du disque!



JUJU, c'est pour ça qu'elle freine pas ta caisse... 😂

T'imagine la surface de frottement qu'il te manque sur le disque?????🥵

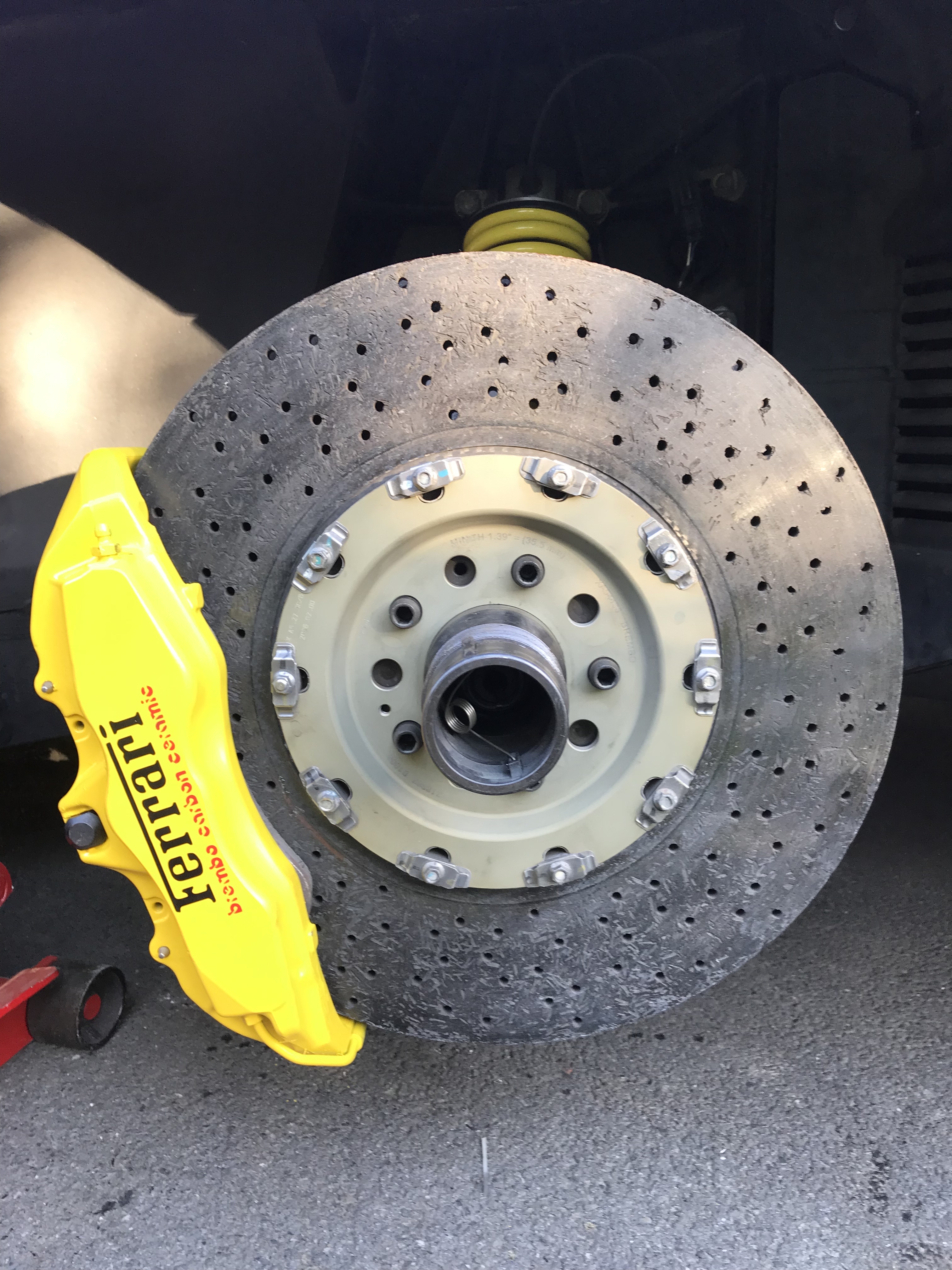

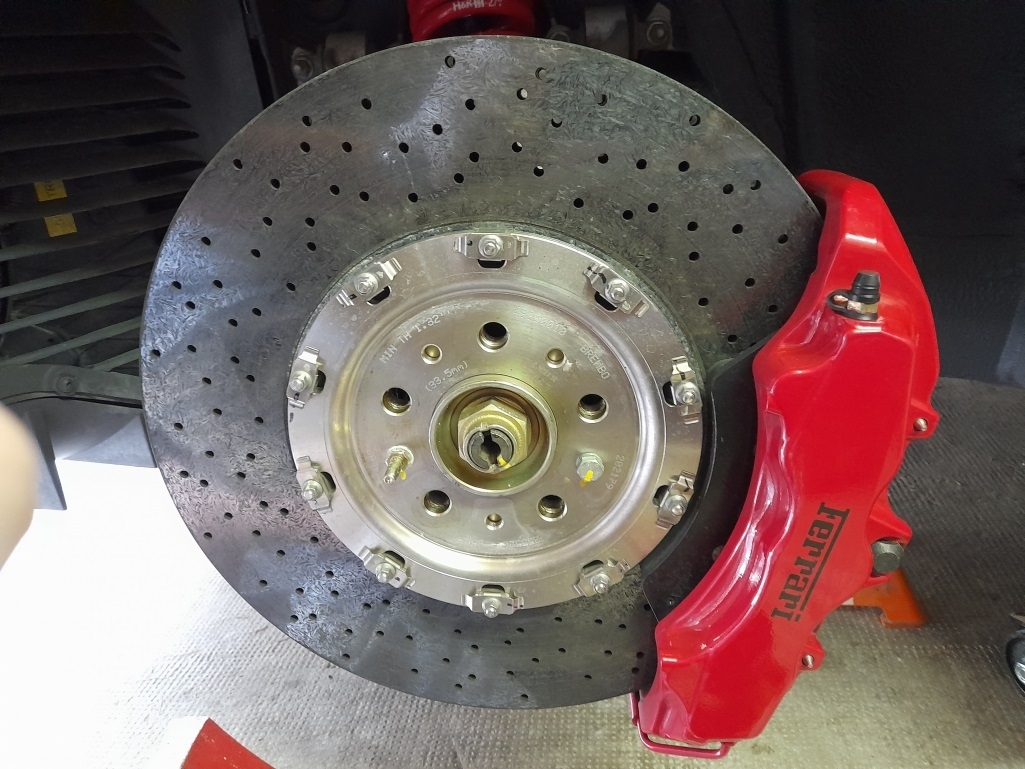

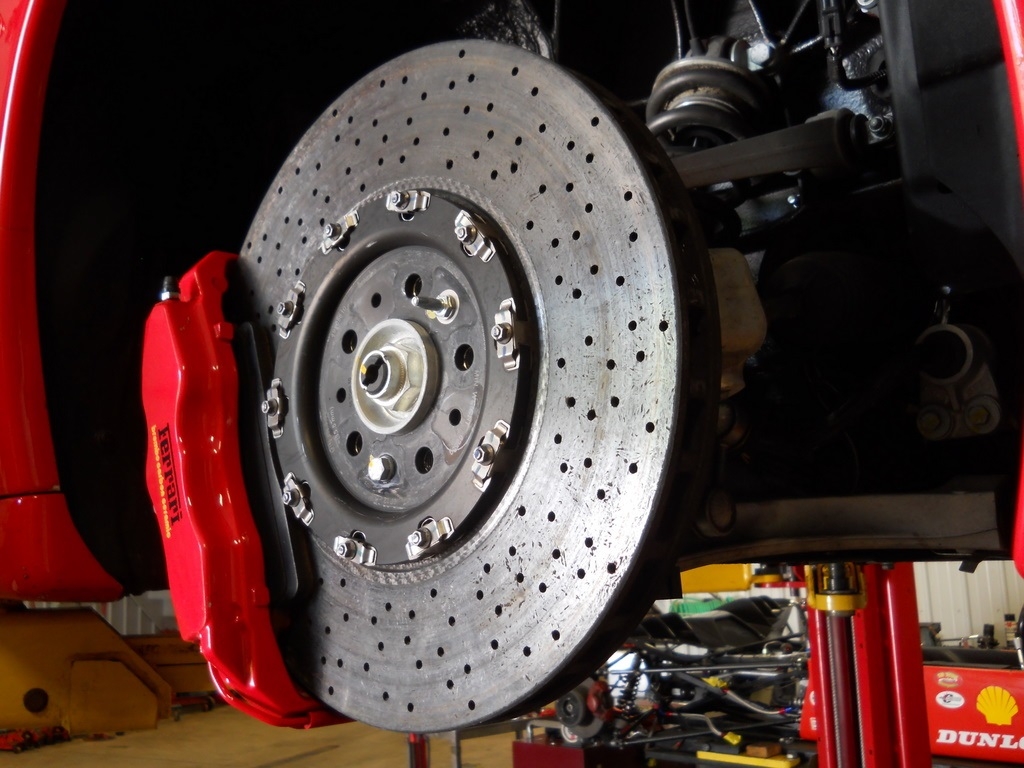

1 - J'ai pris en photo ma 430 qui est équipe d'un montage CCM en option (photo avec le bol argent), regarde jusqu'où descend la plaquette...

2 - Ensuite avec le bol noir, plaquettes de 430 Scuderia

3- et le bol or le montage de 430 challenge...



Alors d'où vous me sortez vos plaquettes??????





[Scvc! 31]

bon j ai monté les plaquettes

[Scvc! 31]

il y a plus qu refaire les étriers en peinture et mettre une cale pour la jante

[houston 644]

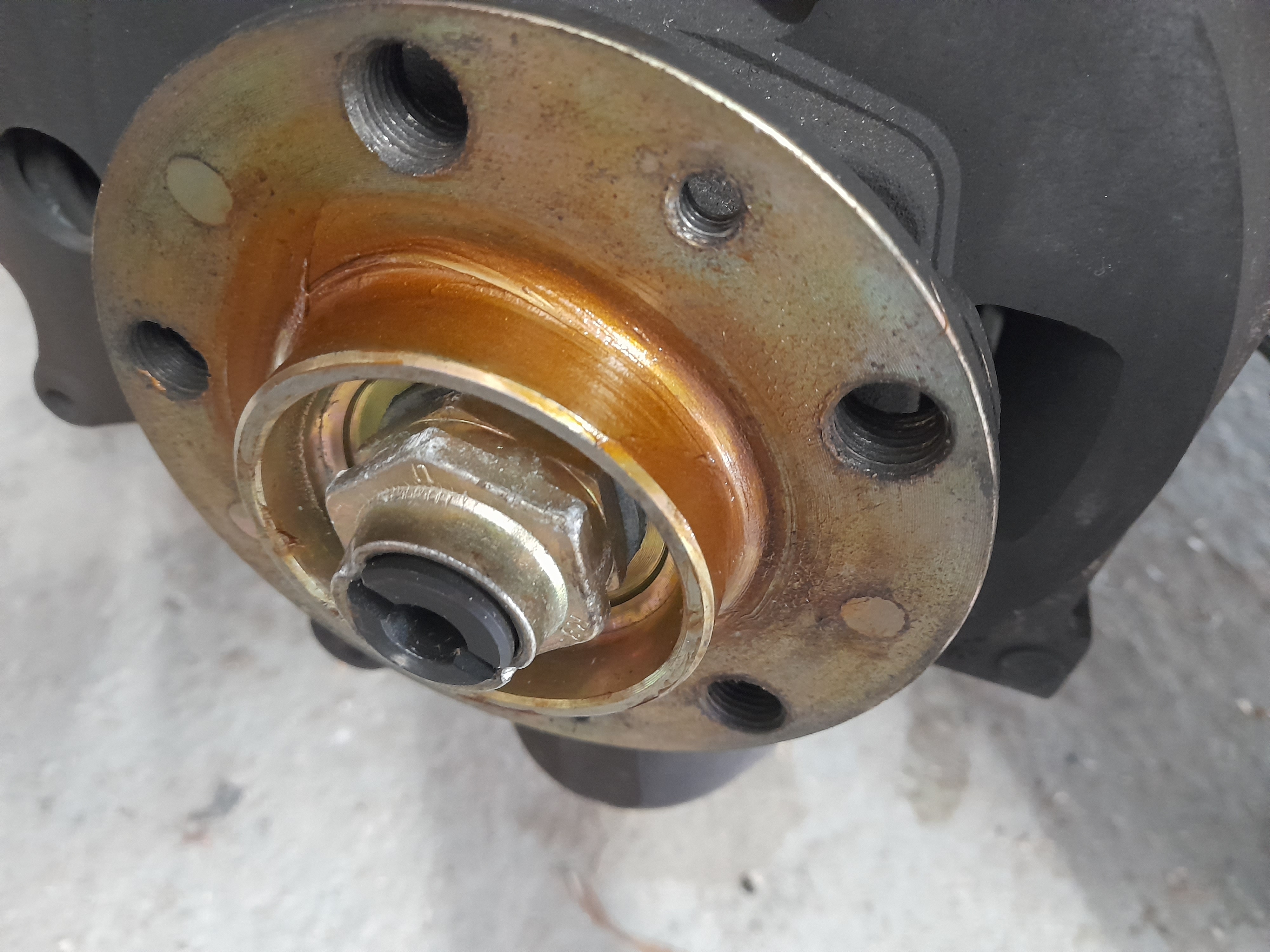

Tu as l axe du milieu ? Ou tu ne l as pas mis ?
