Prise chargeur batterie 360

[gilbert 55]

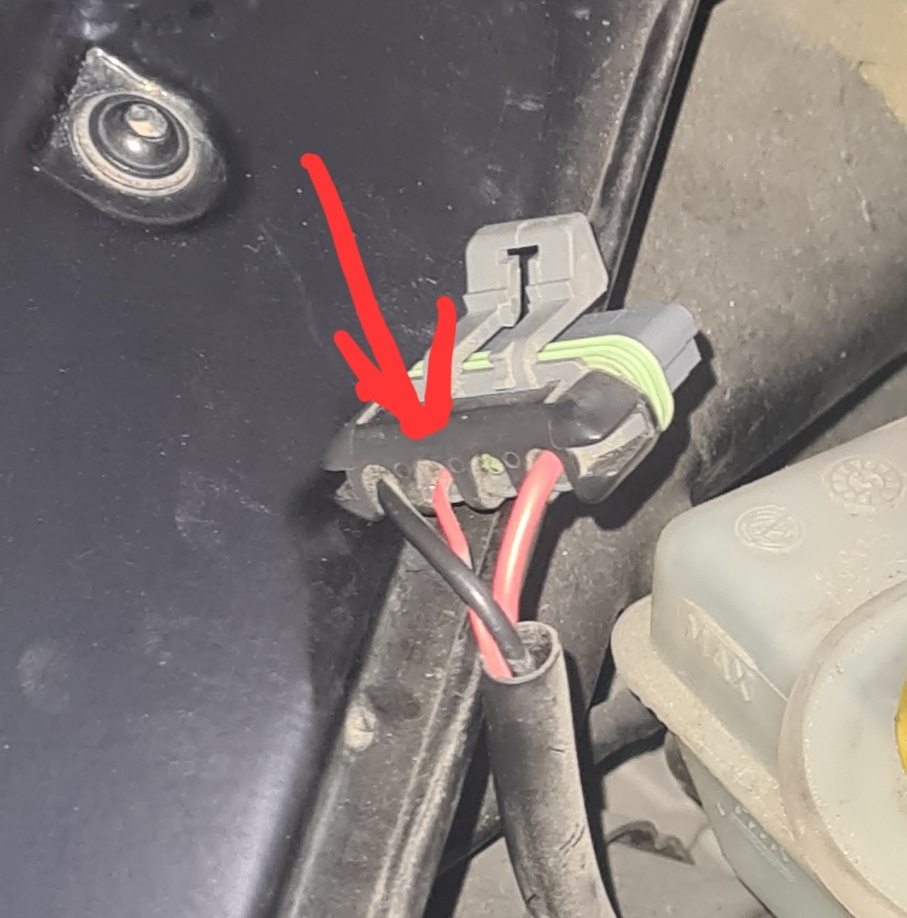

Je souhaite monter une prise Ctek classique sur mon Spider.

Il y a une prise en attente près du bocal des freins pour brancher la prise spéciale du chargeur Ferrari

Il y a trois fils, la masse, le plus et un troisième fil plus petit.

Vous savez à quoi il sert ?

Merci !

[eric355 560]

Il commande un relais qui inhibe le démarrage quand le chargeur est connecté.

[gilbert 55]

Merci, top !

Si je veux garder cette fonction, je l'alimente en positif quand je branche le chargeur ?

[33manu 4 054]

Tu le laisse sans rien et tu n'oublie pas d'enlever le chargeur avant de démarrer 🙂



[gilbert 55]

🤣🤣🤣

[grhum 2 585]

et pkoi pas directement sur la batterie qui est au pied passager ?





[Lg-360 429]

Mais c’est vrai qu’ils sont bien tordus d’avoir mis cette prise à cet endroit là… si il faut chaque fois démonter le cache avec ces 2 vis pour brancher le CTECK, c’est bien compliqué.
En revanche, la sécurité de non démarrage CTECK branché est bien pratique…

J’ai quand même rectifié un CTECK en l’oubliant 2 ou 3 fois et en démarrant le voiture.

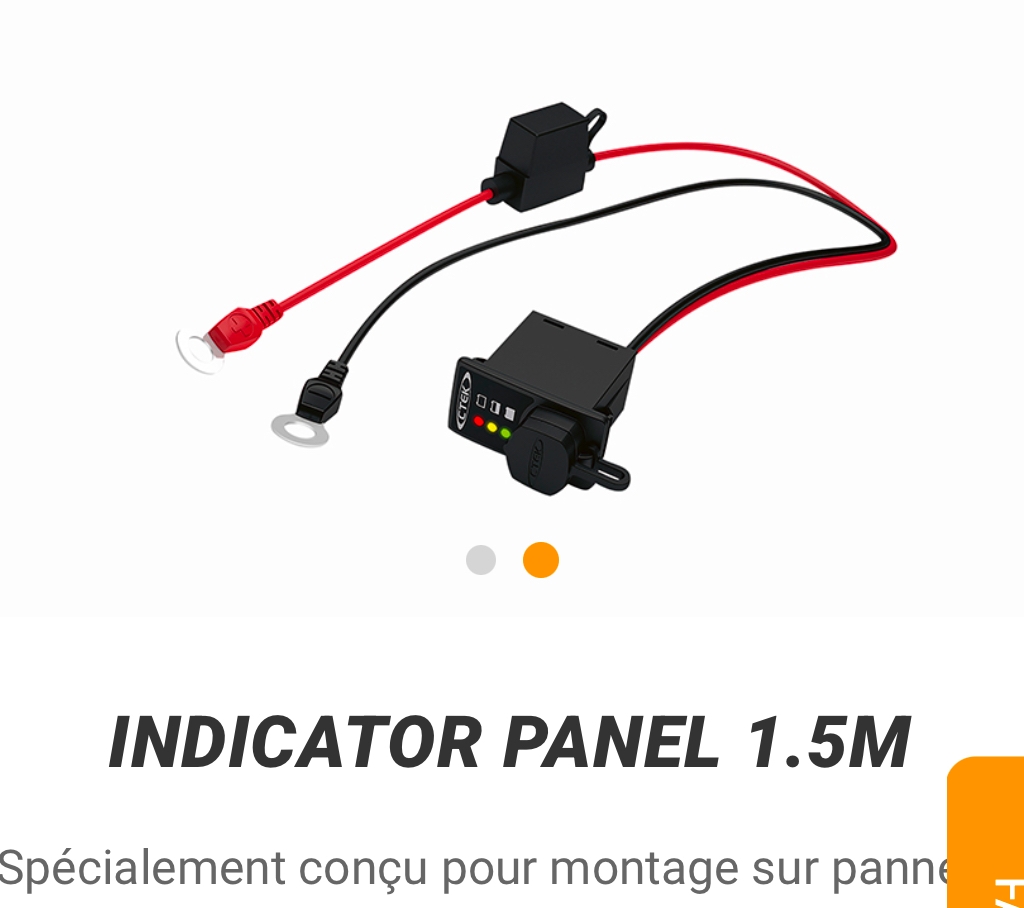

J’ai acheté cette prise CTECK à encastrer comme en a parlé quelqu’un sur le forum pour éviter de se contorsionner pour brancher et débrancher la prise.. Mais bon, comme j’ai pas la 360 en ce moment je n’ai pas pu la brancher..

Modifié le 17 janvier 2025 par Lg-360

[gilbert 55]

Je vais faire sortir la prise Ctek pour éviter de devoir démonter la plaque.

Et ce circuit de charge est fait pour et protégé par un fusible.

Plus simple et secure qu'une prise aux pieds du passager.

[Lg-360 429]

Sur la prise CTECK, qui fait aussi témoin de charge il y a une protection aussi par un fusible, c’est la protubérance que l’on voit sur le fil rouge.



[Toubar 8]

[gilbert 55]

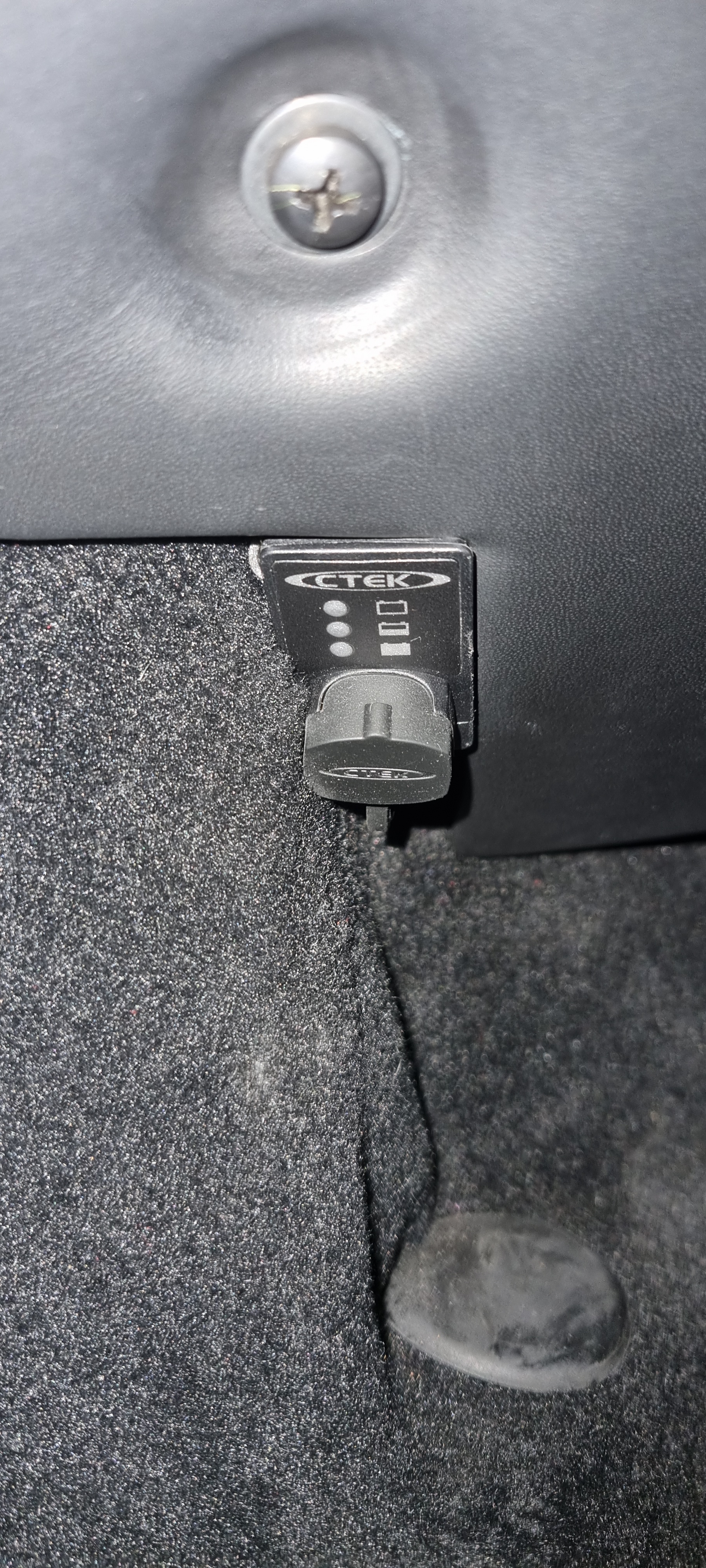

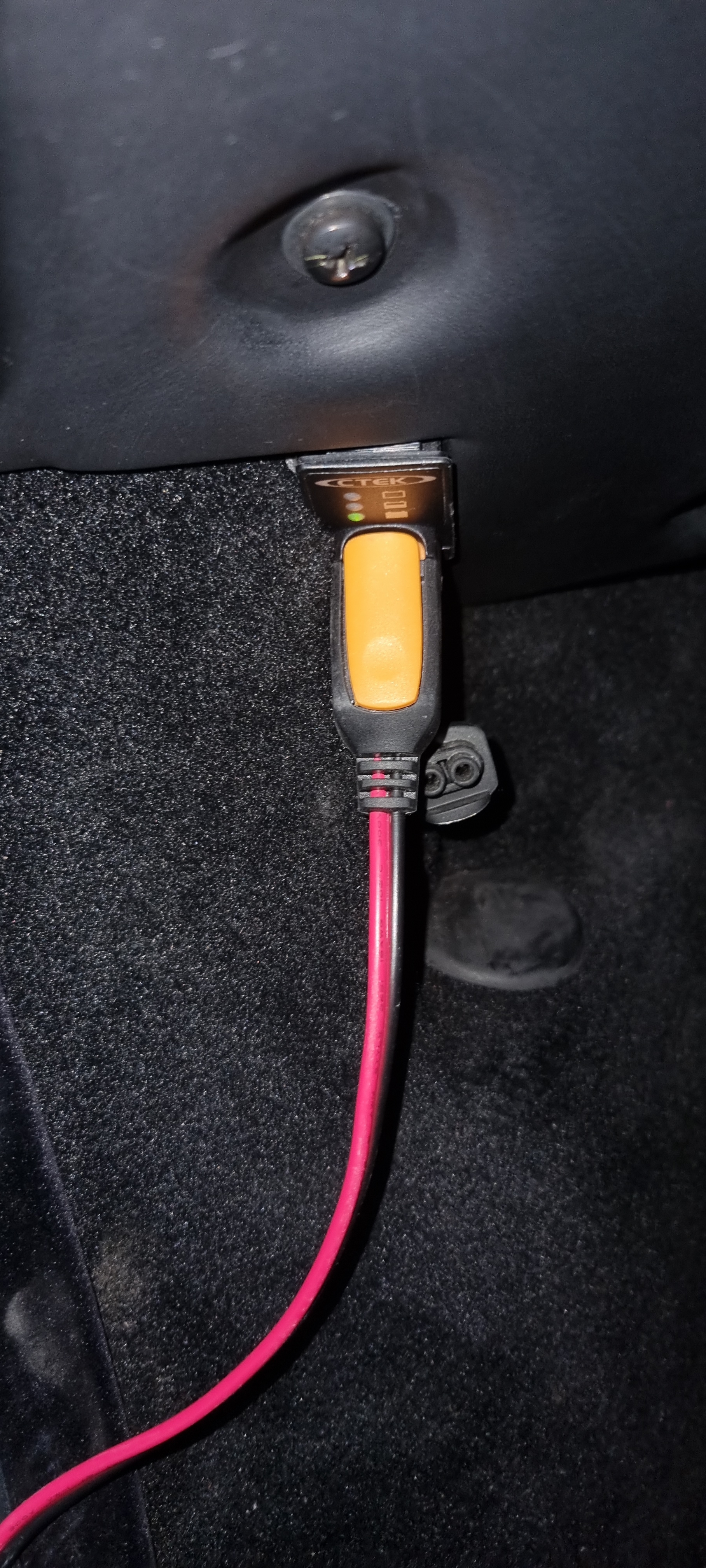

Voila, beau montage discret et d'usage facile !



[Lg-360 429]

@ToubarC’est grâce (à cause ?) de ton post que j’ai commandé cette prise… j’ai compris que tu l’avais mis côté chauffeur, moi je pense que je le mettrai côté passager, il doit y avoir la même possibilité pour la faire tenir non ?

Modifié le 17 janvier 2025 par Lg-360

[grhum 2 585]

normalement oui .



mais cela dépend surtout de ton garage et de quel coté tu as des prises en te garant ..

ou pour l'ouverture des portières .



souvent , tu es obligé de raser coté passager ..

donc l'install coté conduc est plutôt bien vue .   😉

[Grenadine 670]

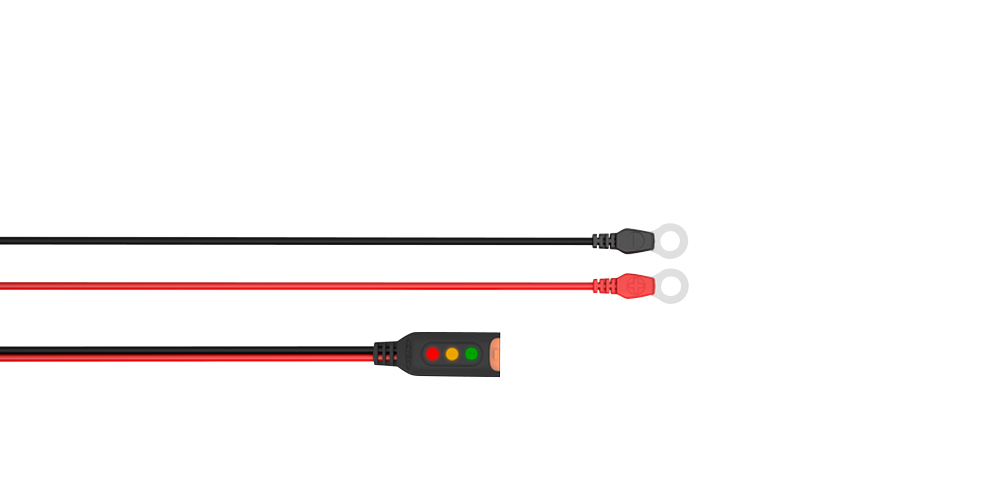

j'ai fixé ce truc avec indicateur de charge sur la batterie, ca pendouille legerement aux pieds passagers .
(en M 8 ou M6 je ne sais plus)
  https://www.ctek.com/fr/chargeur-de-batteries-12v-24v/accessoires/accessoires-de-voiture/indicator-eyelet-m8

il me semble que Normandie Graphite avait fait une installation du connecteur coté conducteur

@Ruvo

Modifié le 18 janvier 2025 par Lacouelle

[Grenadine 670]

Cteck avait sorti un indicateur de charge connecté mais il n'est plus sur le site.....j'en ignore la raison...

 ceci dit , apparement on le trouve ici
https://www.ebay.fr/itm/167221098793?chn=ps&norover=1&mkevt=1&mkrid=709-134431-41854-0&mkcid=2&mkscid=101&itemid=167221098793&targetid=2299548901321&device=c&mktype=pla&googleloc=9056290&poi=&campaignid=21248687738&mkgroupid=161944191019&rlsatarget=pla-2299548901321&abcId=9411883&merchantid=6995724&gad_source=1&gclid=Cj0KCQiAv628BhC2ARIsAIJIiK-leHyfhecpvYmK1sWcuNUYhgk64fED3obJaNB9FtSQDpJUeVCTCiIaAn1pEALw_wcB

[eric355 560]

Il y a 17 heures, gilbert a dit :

Merci, top !

Si je veux garder cette fonction, je l'alimente en positif quand je branche le chargeur ?

Oui, c'est ça. Il suffit juste de connecter cette fiche au +12V dans ton connecteur venant du chargeur.

Le démarreur est inhibé et un voyant "batterie" s'allume au TdB.

Modifié le 18 janvier 2025 par eric355

[Lg-360 429]

C’est une quelle année ta 360 pour avoir cette prise ? Car sur ma 2002, je ne l’ai pas…

sûrement les dernières séries non ?

[jchrd 17]

Petite question : pourquoi ne pas préconiser le branchement du Ctek sur la prise allume-cigares ?
C’est ce qui semble le plus simple et pratique. Je fais ça depuis des années sans souci.

[gilbert 55]

Parce que Ferrari le déconseille.

[gilbert 55]

Il y a 13 heures, eric355 a dit :

Oui, c'est ça. Il suffit juste de connecter cette fiche au +12V dans ton connecteur venant du chargeur.

Le démarreur est inhibé et un voyant "batterie" s'allume au TdB.

Merci, je m'en doutais mais avec les dispositifs electroniques, surtout d'antidemarrage, il faut mieux être sûr...

[Lg-360 429]

Le 18/01/2025 à 13:10, Lg-360 a dit :

C’est une quelle année ta 360 pour avoir cette prise ? Car sur ma 2002, je ne l’ai pas…

sûrement les dernières séries non ?

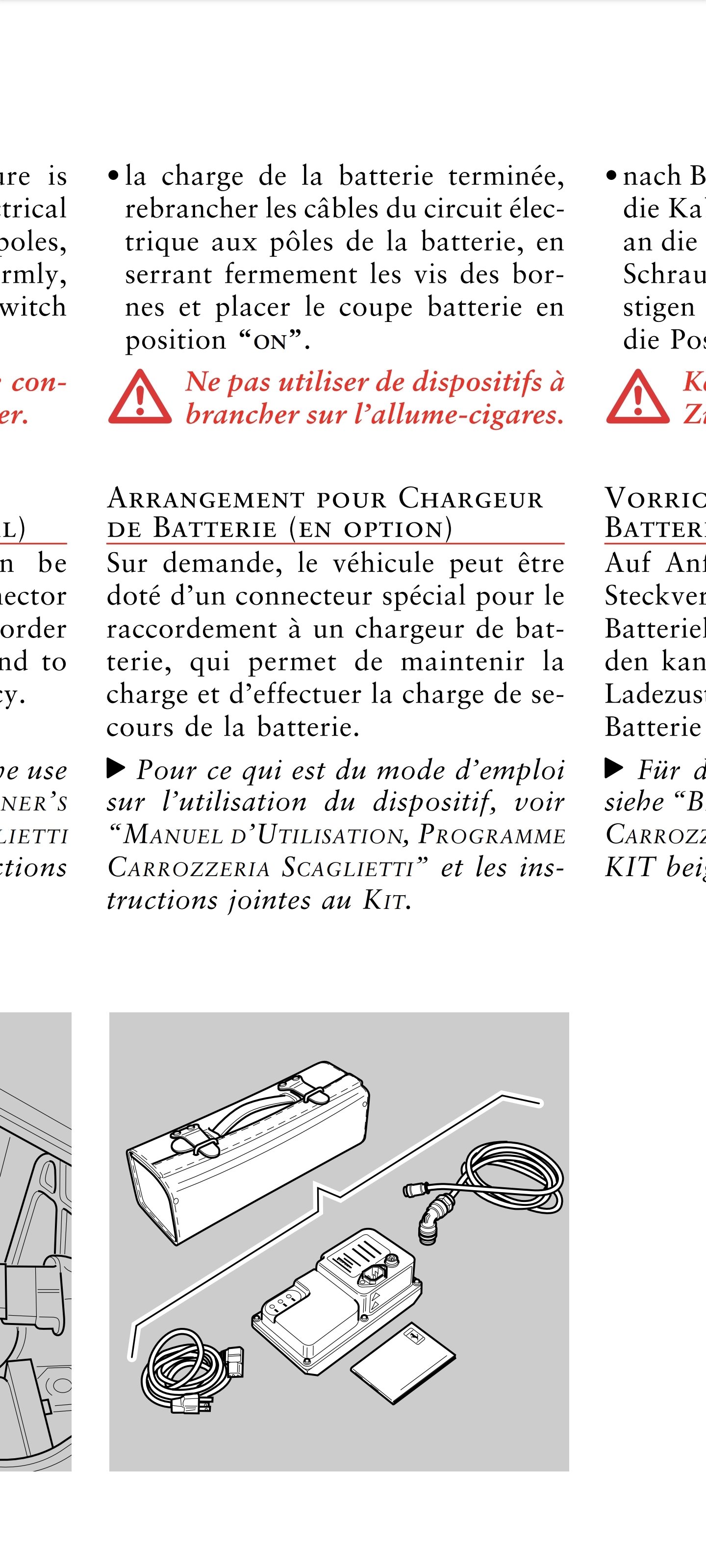

Je m’auto répond.. en lisant l’extrait du manuel… c’était donc une option cette prise.

[gilbert 55]

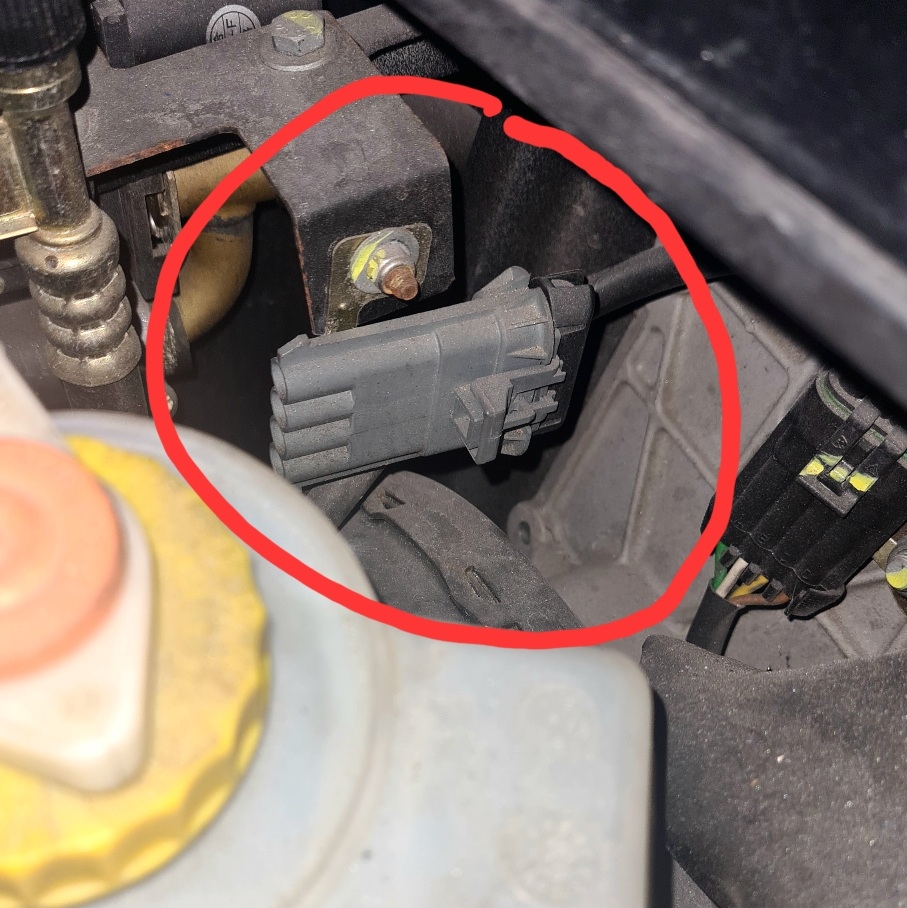

Sur la mienne, de 2003, il y a une prise grise (entourée en rouge) qui doit être de série.

Dans cette prise on met une prise avec un fil court, et au bout il y a une prise ronde dans laquelle on met la prise du chargeur spécial, le tout en option.

Beaucoup de prises, y compris de tête !

[Lg-360 429]

Ah oui quel souk, donc sur la prise que tu as mis dans le premier post, tu branches une petite rallonge pour brancher la prise ronde du chargeur (qui semble arrivé tout droit des années 40) ?

Et c’est cette rallonge que tu veux modifier pour y mettre une prise CTECK ?

Quant à la prise grise, c’est peut être de série sur une 2003, mais sur la 2002, elle n’y est pas !



Ils ont quand même bien simplifié sur la F430 en mettant une prise CTECK (spécifique quand même) dans le montant de la porte droite avec la sécurité anti-démarrage…

Modifié le 19 janvier 2025 par Lg-360

[Giallo-54 1 461]

Le 18/01/2025 à 11:47, Lacouelle a dit :

j'ai fixé ce truc avec indicateur de charge sur la batterie, ca pendouille legerement aux pieds passagers .
(en M 8 ou M6 je ne sais plus)
  https://www.ctek.com/fr/chargeur-de-batteries-12v-24v/accessoires/accessoires-de-voiture/indicator-eyelet-m8

il me semble que Normandie Graphite avait fait une installation du connecteur coté conducteur

@Ruvo

J’ai installé le même système sur mon spider depuis plus de 10 ans…

Je trouve que c’est discret (sortie au dessus du cale pieds passager) et dépassant au centre de la voiture.
