Pieces Carbone Ferrari 599

[superkart78 20]



En faisant ma petite révision hivernale je me suis lancé dans une cure d'amaigrissement pour moi et ma 599, j'ai décidé ne plus avoir de plastic sur ma Fefe.



Je suis donc parti à faire tous les plastics en carbone ou en kevlar (bon courage...),

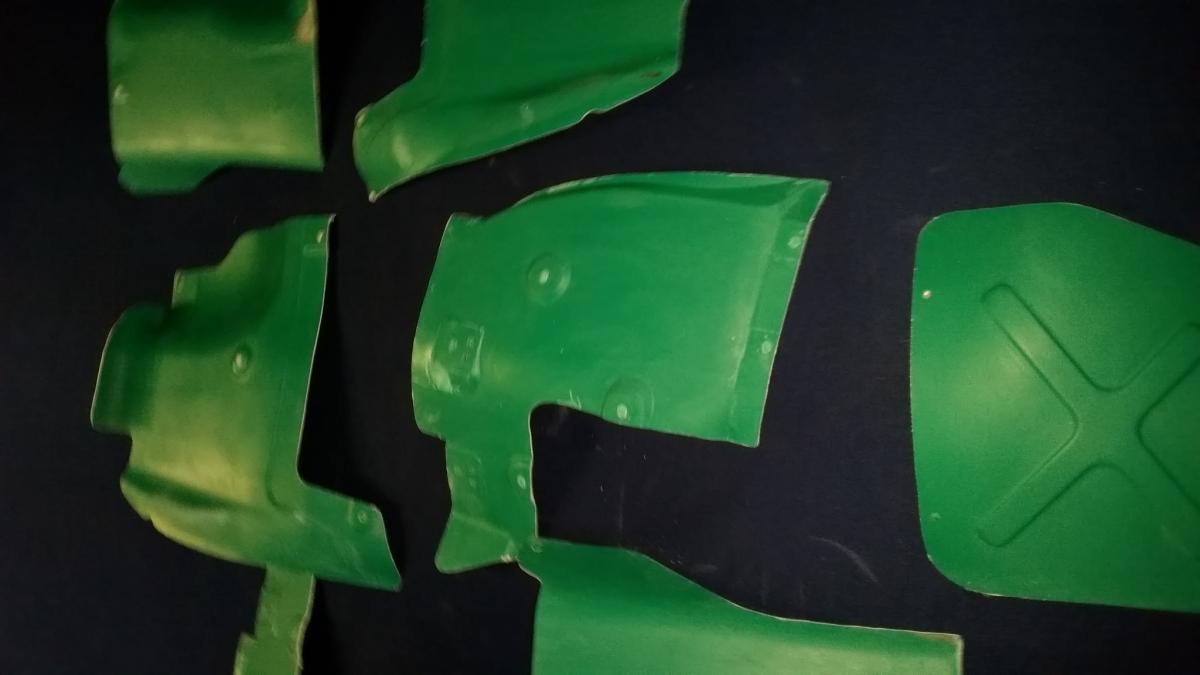

Voici la première étape moule des plastics de passage de roue et réalisation de la première pièce Kevlar... à suivre side skirt, écope d'air cache moteur, dessous de caisse si j'y arrive.



Pas fini de faire de la résine.......



[Ice 283]

Bon courage, c'est un gros projet. Et ça devait être beau en plus !

Une idée du gain final ??

[Loucho57 1 499]

Joli, je vais te suivre

[Oliv 11 497]

Super sujet, tu es un grand fou

[superkart78 20]

gain sur juste cette partie , je pense 4 a 5 kilos car il y a des pieces lourdes



ex: le cache radiateur de boite qui pèse a lui tout seul plus 1kg,  7litres d'essence au total j'espère (pas de commentaire)...



au total 20 ou 30 kgs, surtout sur le bas de caisse il pèse un ane, mais cela sera le plus dure.



avec toutes les modif que j'envisage sur la voiture, l'objectif est -100 kgs, c'est pas gagné.



Le plaisir et l esthetique y sont aussi pour beaucoup.

[kitcar 1 821]

super sujet que vois je , c est pas simple courage !!!

[HGTE 199]

En-effet intéressant, n'hésite pas à mettre des photos des différentes phases...

[HGTE 199]

En-effet intéressant, n'hésite pas à mettre des photos des différentes phases...

[HGTE 199]

Pardon ... Petit beugue ;-)

[Charly78 513]

et les jantes en carbone ?

[superkart78 20]

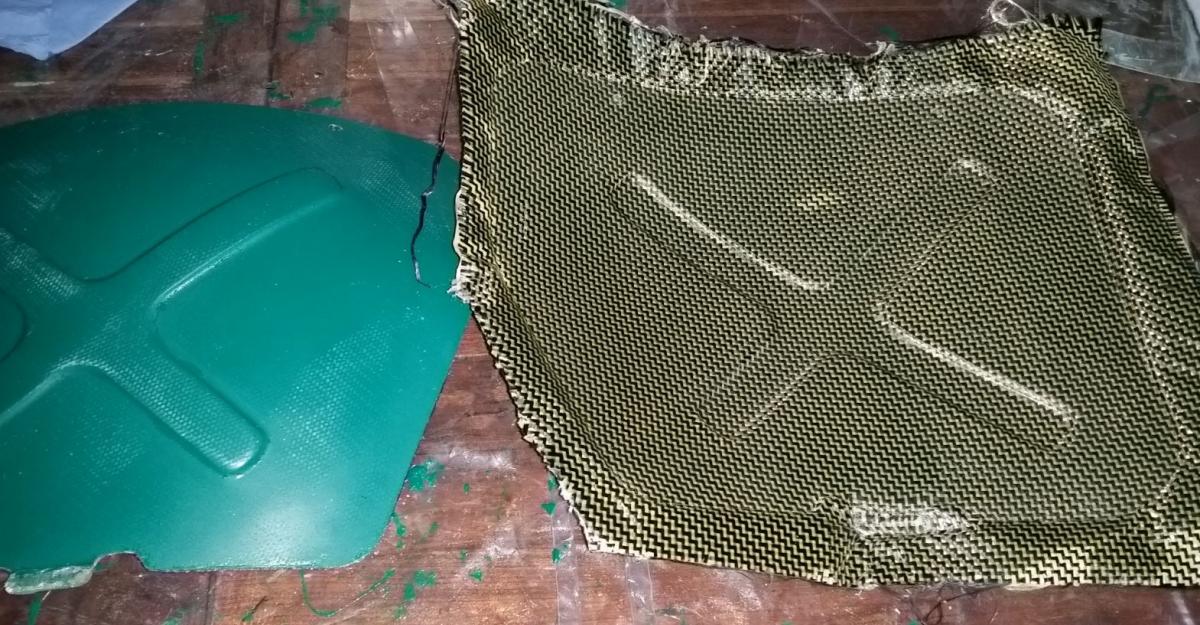

premier resultat

a la hauteur des esperances

230grs =90grs

deux couches de kevlar une couche de carbone

[philM 3 540]

ça se fait à froid ou bien faut-il chauffer ?

[philF355 1 090]

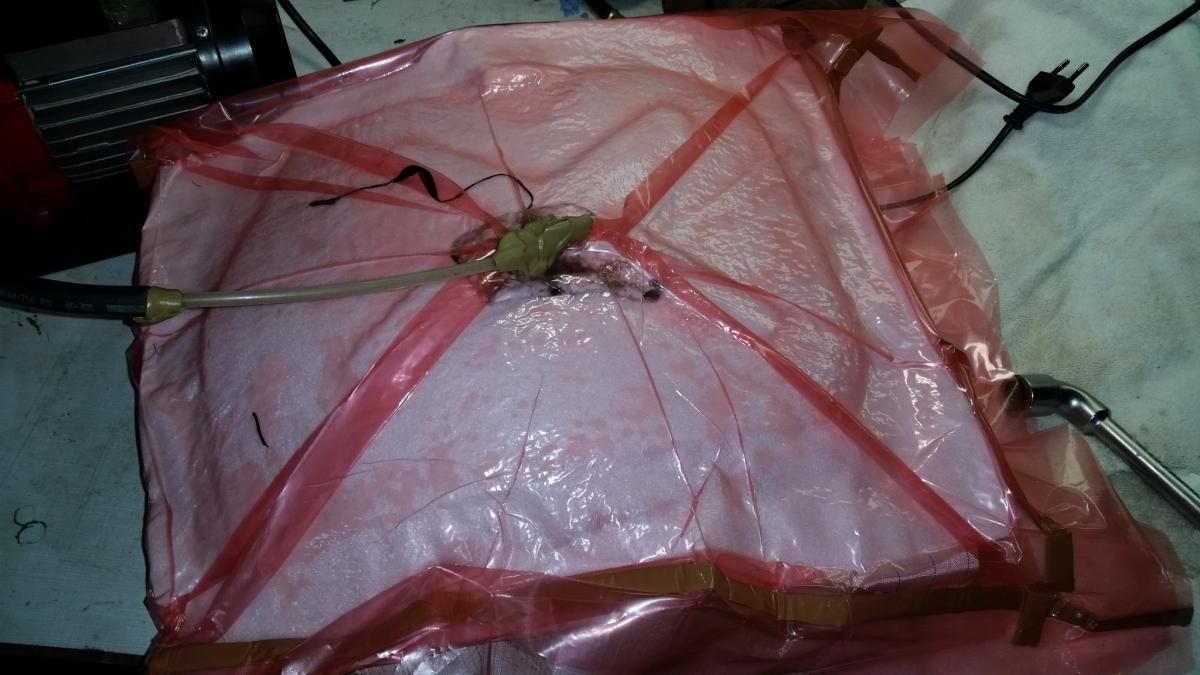

Normalement , il faut etuver, mais la , pour le moment , les photos ne montrent que du sous vide

[superkart78 20]

Pour ce qui est de l'étuve et de la chauffe, je n'ai pas la possibilité de le faire mais ce n'est pas un procédé obligatoire. La performance mécanique est meilleure si on le fait.



Une post cuisson convient tout aussi bien pratiquement le même résultat.



Apres deux pièces réalisées le couple kevlar+ Carbone semble être vraiment la bonne solution.



Je vais utiliser ce mélange (Kevlar+ carbone) sur le bas de caisse si j'y arrive la piece est vraiment grande.



Vraiment pas facile à faire le couple kevlar plus carbone mais les résultats mécaniques, impressionnant....



Modifié le 31 janvier 2015 par superkart78

[Stéphan34 15]

Je te suis aussi

[HGTE 199]

tu vas refaire cette pièce ?

[HGTE 199]

mon carrossier en a bavé pour la rendre résistante, heureusement que je voulais qu'il m'intègre une lame en dessous pour consolider le tout...

bon courage!!!

[superkart78 20]

C 'est l'idee mais cette pièce je ne la ferai qu'en carbone plus rigide sur une base de design GTO avec un mixte f12 il faut que je modelise cela dabord sur solidworks.



Tu n'as pas un kit Jacquemond sur ta voiture? ils sont en fibre de verre, non?

[HGTE 199]

exact, comme tu peux le voir sur la photo

Modifié le 8 février 2015 par HGTE

[superkart78 20]

eh bien voila



premier objectif terminé avec un total de 8 pièces.



Je confirme le carbone kevlar beaucoup plus noble que le carbone seul; au moins deux fois plus long a mettre en oeuvre correctement par rapport au carbone pour avoir un beau résultat.



Cf. dernière pièce réalisé que j'ai refait pour reprendre les défauts de la première pièce une peu compliqué réalisée avec la méthode que j utilise pour du carbone pas très réussi quoi que ...

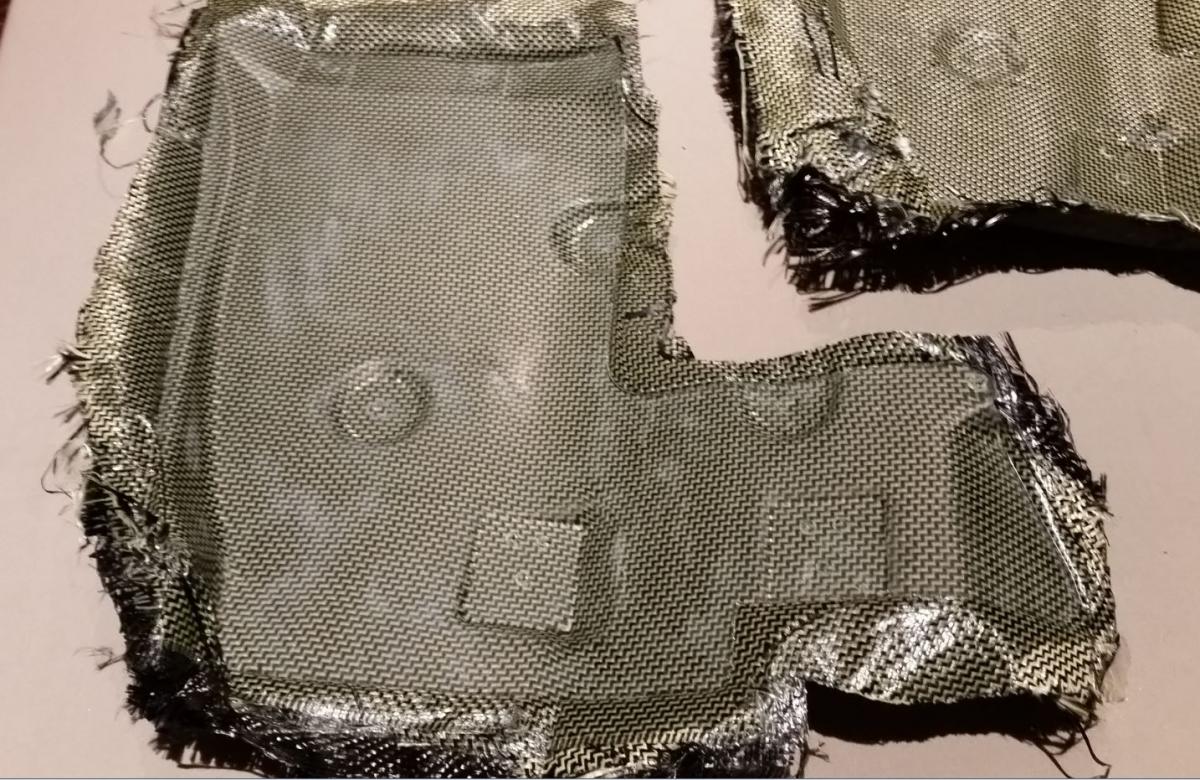

En image direct du démoulage avec les traces de cire encore présente.



Bon découpe final et en avant sous le capot moteur. cache radia carbone en premier

[Oliv 11 497]

Le résultat à l'air bon

Ça rend tres bien

[superkart78 20]

Maintenant que j'ai fini  cette première parti je suis parti sur l'habitacle moteur et lorsque je fais les moules la piece original soufre un peu, je cherche des plastiques interieurs meme en mauvaise etat pour faire les moules interieurs quelqu'un aurait il cela? il pourrait profiter des moules

[Stéphan34 15]

Aie sa risque d'être un peu compliquer de trouver ça



Tu as penser à regarder du côté des éléments "réplique"?  Ils sont souvent pas excessif en terme de bon marché, et peut être plus simple à trouver que de l'original.

Modifié le 25 février 2015 par Stéphan34

[Oliv 11 497]

Aie sa risque d'être un peu compliquer de trouver ça



Tu as penser à regarder du côté des éléments "réplique"?  Ils sont souvent pas excessif en terme de bon marché, et peut être plus simple à trouver que de l'original.

Salut Steph, je ne pense pas que ce qu'il cherche existe en copie, si tu sais ou en trouver postes lui le lien, mais j'y crois pas

[superkart78 20]

Tu as raison Oliv,



j 'espérai que quelqu'un avait des pièces cassées ou abimées....



je vais redoubler de précaution et racheter les autocollants qui après le moulage sont hs.



Suis sur le cache radiateur et les conduits d'air, tout l'avant de la 599 parti.......
