PB commande moteur de phare Mondial QV

[Miqueer 3]

Bonjour,

un problème curieux vient d'apparaitre sur ma Mondial QV 1984 : Lorsque je tourne le commodo pour allumer les veilleuses, les phares se lèvent , ampoules code et phare éteintes et les veilleuses s'allument bien. Mais lorsque je baisse le commodo en position feux de croisement les ampoules correspondantes s'allument bien mais les phares redescendent ! Même chose en position plein phare, évidemment ça éclaire beaucoup moins bien !

J'ai trouvé des schémas électrique de Mondial QV version US mais ils ne semblent pas correspondre à mon câblage.



La borne 33 de la boite à relais  (fil vert ) provenant du commodo passe bien à la masse et actionne le relais M des moteurs de phare, cette borne reste bien à la masse en baissant le commodo pour la position feux de route, mais le relais M retombe et les phares redescendent. En l'actionnant ce relais à la main, les phares remontent avec les ampoules allumées... Mais je comprends pas pourquoi il retombe !

Auriez vous des idées ou a défaut un schéma version Europe ?

Merci par avance pour votre aide.



[Miqueer 3]

Problème résolu, j'avais inversé des relais indice 113 avec des 101 , comme un âne ! Tout est rentré dans l'ordre ...

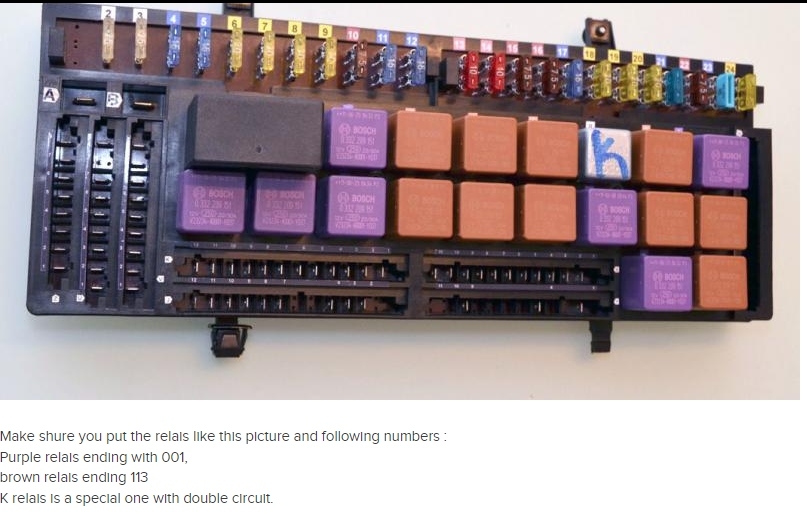

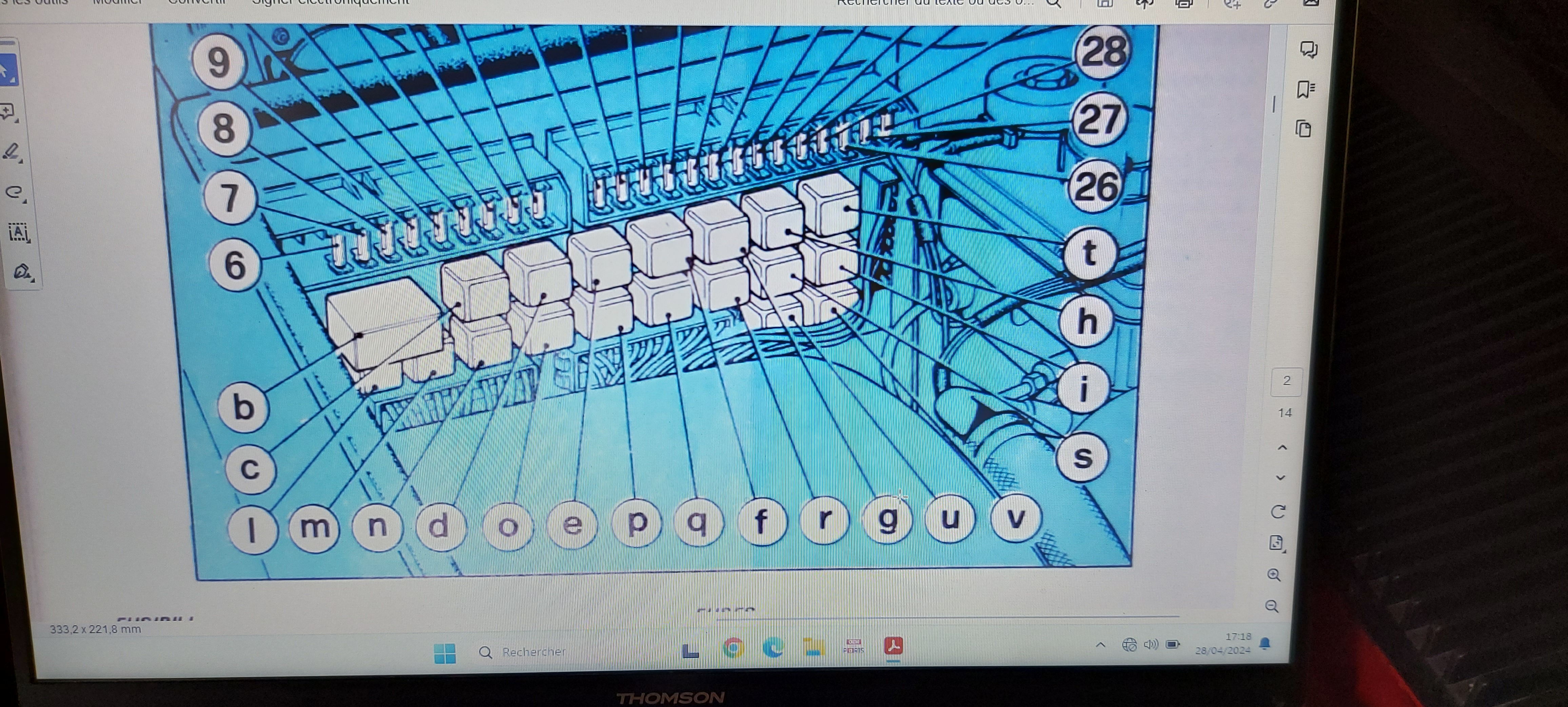

Pour info le schéma avec les bons relais à la bonne place.
