Poids Et Tolerance Disque Carbone Ceramique Ferrari F430

[Oliv 11 497]

Bonjour,

Je me pose une question, dont la reponse est peut etre deja sur le forum mais je n'ai pas trouvé.

On dit que pour réellement connaitre l'usure des disques CCM il faut les peser, et suivant le poids ils ne sont plus dans la tolerance.

Quelqu'un a t il le poids d'un disque CCM neuf pour f430 f1, pas scuderia, et le poids minimum pour lequel le disque ne serait plus en état d'usage.

Ne parlez pas du taux d'usure electronique que l'on peut connaitre en se rendant en concession, qui pour moi n'a aucune valeur, et ne garantit en rien vraiment le bon etat du disque.

Merci de vos retours pertinents si vous avez la reponse

Oliv

[Oliv 11 497]

Je sais que Jackisblack a ouvert un sujet similaire mais pour la scud.

[Gabo 19]

Normalement; tu as un poids unitaire spécifique...du moins sur la Scudéria....je l'ai fait!!

[ea32 697]

sur ton disque, tu trouves normalement le poids neuf, et le poids mini

[Oliv 11 497]

sur ton disque, tu trouves normalement le poids neuf, et le poids mini

J'avais vu ça sur le topic de Jack mais ces inscriptions n'apparaissent pas sur mes disques, en tout cas je ne les voient pas

Les disques etant démontés puisque je change tout les trains roulant biellettes, triangles, silenc bloc comme chaque année.. Je voulais profiter du demontage pour les peser.

Modifié le 27 janvier 2015 par Oliv

[dragon1964 7 173]

sur ton disque, tu trouves normalement le poids neuf, et le poids mini



Exactement !!

Sinon, il faut les radiographier et bien interpréter la radiographie pour évaluer l'état de la structure moléculaire du disque...

[Oliv 11 497]

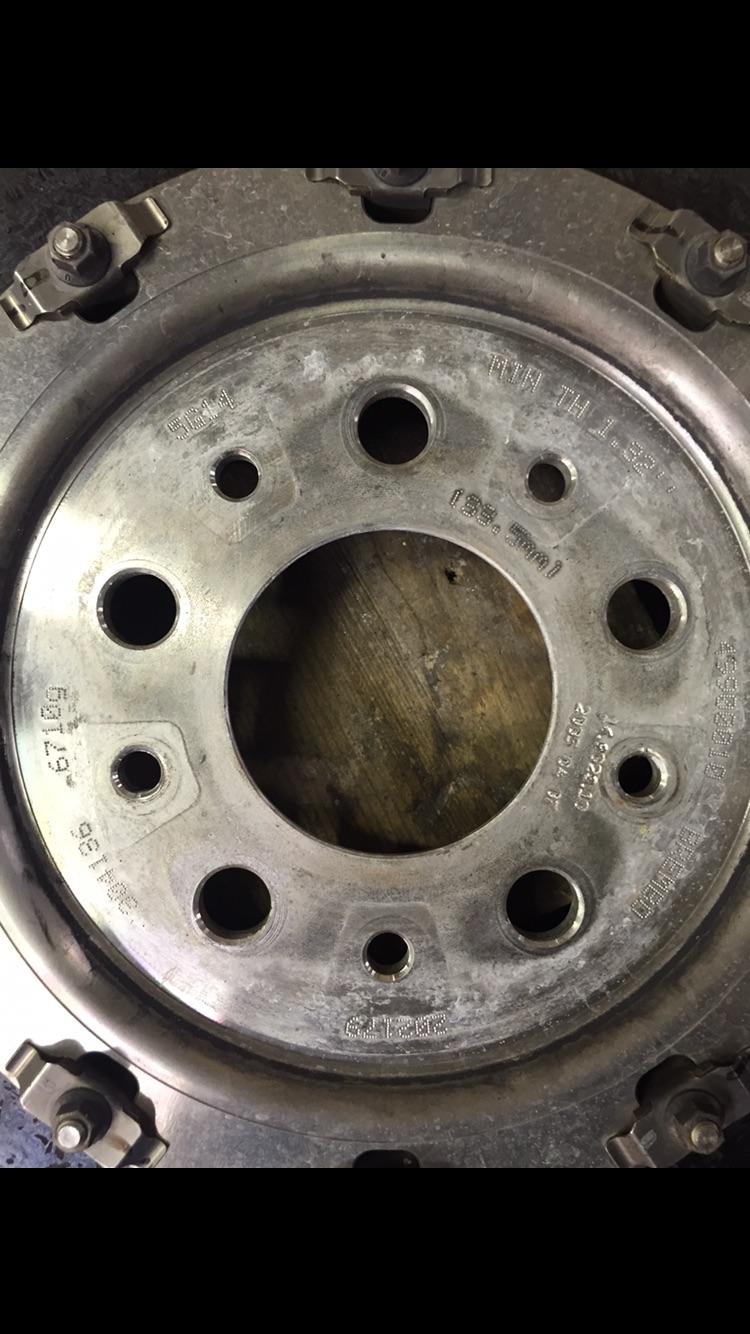

Bon j'ai trouvé, 6710grammes. Mais est ce le poids a neuf ou le poids mini pour qu'ils soient encore en etat de fonctionnement?

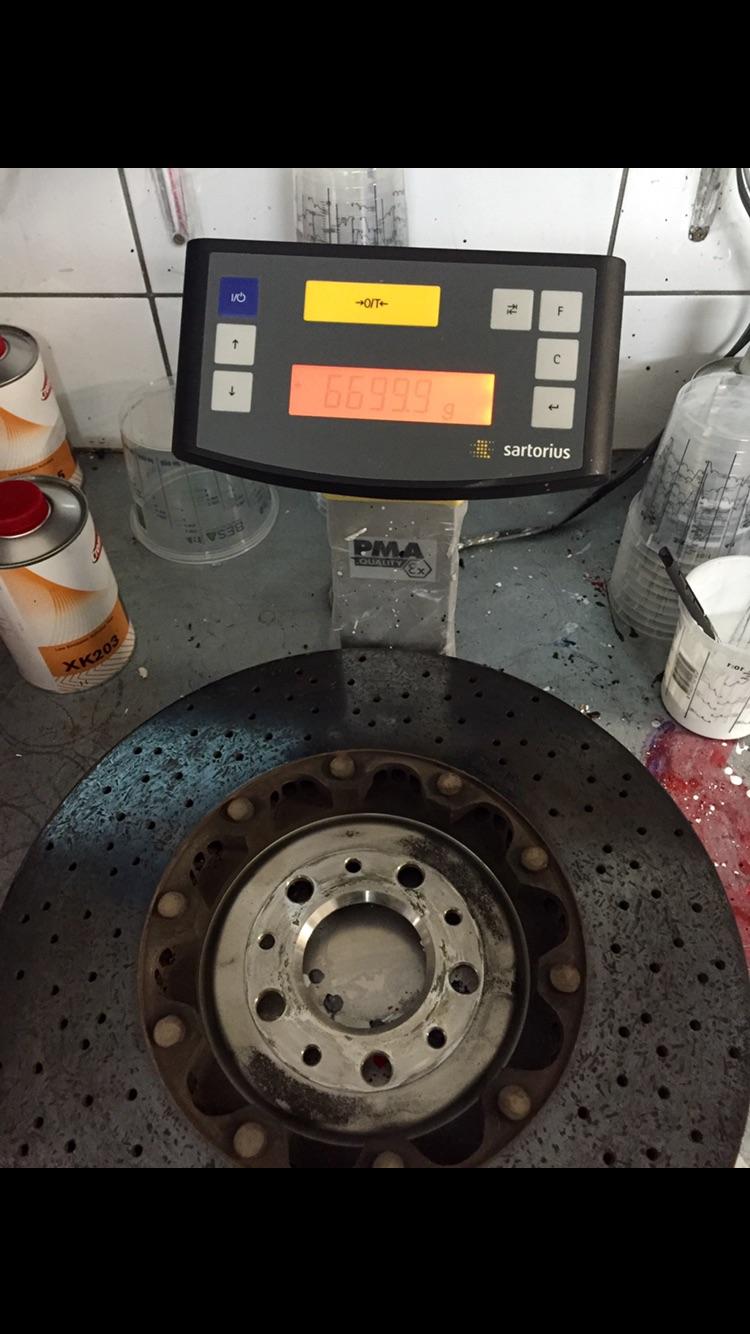

J'en ai pesé 1 et je tombe sur 6999,9 grammes.

[Oliv 11 497]

Bon j'ai compris, le poids indiqué sur le disque est le poids a neuf, pesé chez brembo apres fabrication.

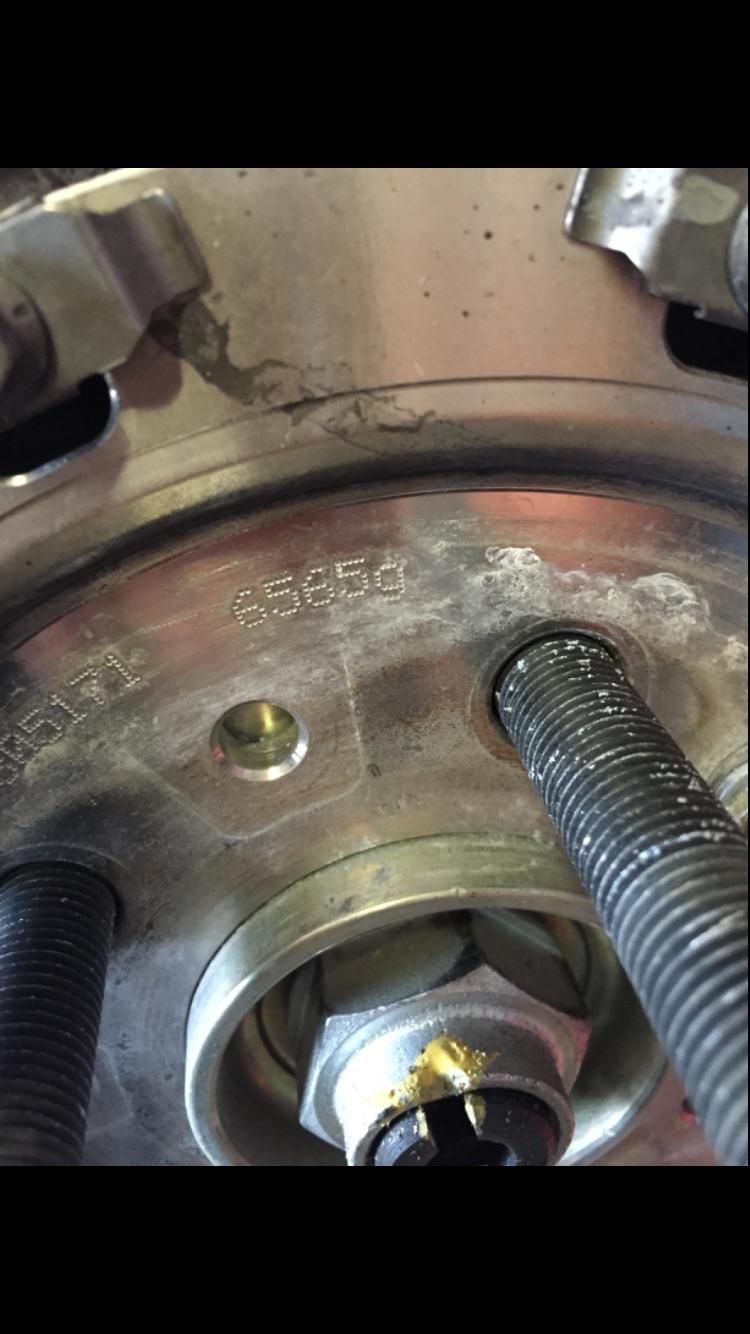

Car sur mon autre disque avant le poids inscrit n'est pas le meme, soit 6565grammes. Reste à savoir de combien de grammes ou quel le pourcentage de tolerance par rapport a l'origine.

[Franck 7 106]

Le pourcentage de tolérance est de 1% de perte de poids.

Donc pour celui de 6565 grammes, cela donne 6499 grammes minimum.

Effectivement nous en avons déjà parlé sur un sujet qui existe pour le remplacement des CCM (alternatives, dans la section 360/F430).

[Oliv 11 497]

Donc a priori c'est bon? J'ai 8 et 10 grammes de moins sur chaque disque avant

[dragon1964 7 173]

Donc a priori c'est bon? J'ai 8 et 10 grammes de moins sur chaque disque avant



Tout dépend de la précision de la balance ...sinon, c'est bon

Modifié le 28 janvier 2015 par dragon1964

[dragon1964 7 173]

Avant de les peser as tu eu le message "brake service" ?

[Oliv 11 497]

Tout dépend de la précision de la balance ...sinon, c'est bon

Ultra precise, vraiment.

[tifosi101 10 429]

Sur ta première photo on peut lire en haut à droite MIN TH 1.32" ce que j'interpreterais comme "Min Thickness" soit "Épaisseur mini" ce qui fait en millimètres environ 33,5 mm. Or juste en dessous est frappé (33,5mm) si je lis bien. Ce ne serait pas une indication d'usure à ne pas dépasser ?

[ea32 697]

Sur ta première photo on peut lire en haut à droite MIN TH 1.32" ce que j'interpreterais comme "Min Thickness" soit "Épaisseur mini" ce qui fait en millimètres environ 33,5 mm. Or juste en dessous est frappé (33,5mm) si je lis bien. Ce ne serait pas une indication d'usure à ne pas dépasser ?



si je pense

[tifosi101 10 429]

Bon j'ai compris, le poids indiqué sur le disque est le poids a neuf, pesé chez brembo apres fabrication.

Car sur mon autre disque avant le poids inscrit n'est pas le meme, soit 6565grammes. Reste à savoir de combien de grammes ou quel le pourcentage de tolerance par rapport a l'origine.

6710 grammes pour l'un, 6565 grammes pour l'autre ça me surprend un tel écart de masse entre deux disques. A croire que c'est la partie en carbone sur laquelle la reproductibilité est difficile ?!

[Oliv 11 497]

Ce qui est sur c'est qu'ils sont pesés individuellement après être fabriqués, effectivement j'ai été surpris par cette différence, à l’arrière la masse de chaque disque est différente aussi

[Oliv 11 497]

Sur ta première photo on peut lire en haut à droite MIN TH 1.32" ce que j'interpreterais comme "Min Thickness" soit "Épaisseur mini" ce qui fait en millimètres environ 33,5 mm. Or juste en dessous est frappé (33,5mm) si je lis bien. Ce ne serait pas une indication d'usure à ne pas dépasser ?

Je vais mesurer demain au pied a coulisse electronique

[tifosi101 10 429]

Te voilà aussi métrologue après pilote !

[Oliv 11 497]

:d

Pilote du dimanche

[JackIsBack 454]

Bon j'ai trouvé, 6710grammes. Mais est ce le poids a neuf ou le poids mini pour qu'ils soient encore en etat de fonctionnement?

J'en ai pesé 1 et je tombe sur 6999,9 grammes.



Tout cela est bien intéressant, mais comment expliques-tu que tu mesures plus (6999.9g) que le poids indiqué 6710g ? La différence de 289.9g ? C'est le poids du bol avec la visserie ?



Le pourcentage de tolérance est de 1% de perte de poids.

Donc pour celui de 6565 grammes, cela donne 6499 grammes minimum.

Effectivement nous en avons déjà parlé sur un sujet qui existe pour le remplacement des CCM (alternatives, dans la section 360/F430).



Sur le topic de CCM Scuderia, Gabo parle de 10% ! Qui a raison ?

[Oliv 11 497]

Tout cela est bien intéressant, mais comment expliques-tu que tu mesures plus (6999.9g) que le poids indiqué 6710g ? La différence de 289.9g ? C'est le poids du bol avec la visserie ?





Sur le topic de CCM Scuderia, Gabo parle de 10% ! Qui a raison ?

Jack tu as mal lu, regarde le poids sur la balance, c'est 6999.9 et non 6999.9 comme tu l'as écrit



Bol inclu

Modifié le 30 janvier 2015 par Oliv

[Oliv 11 497]

Si vous regardez sur le bol, page 1, il est inscrit 1,32 inch soit 33.52 mm, ce qui correspond a l'epaisseur minimale en deçà de laquelle le disque est foutu.

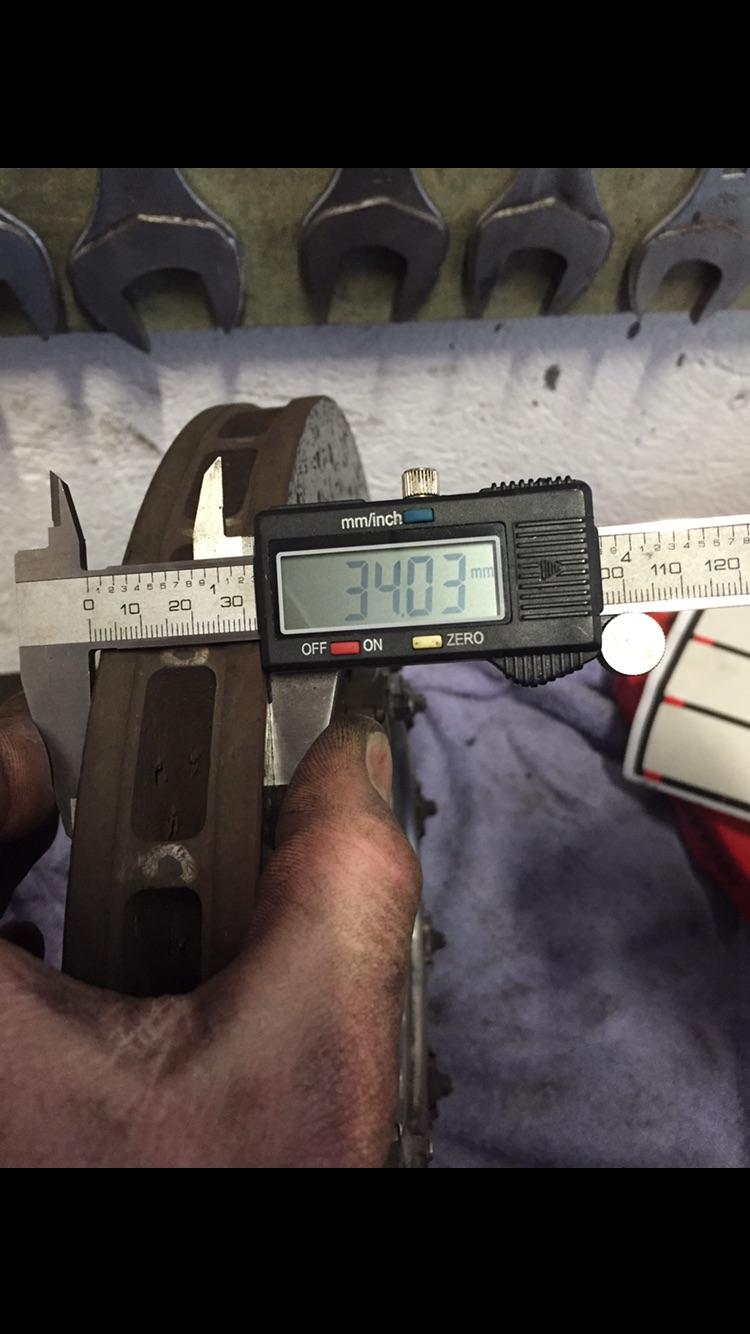

Voici ma mesure :

Modifié le 30 janvier 2015 par Oliv

[Oliv 11 497]

Je peux conclure que mes disques sont encore bons car aussi bien au niveau du poids que de l'épaisseur ils sont dans la tolérance, mais il ne me reste plus beaucoup de marge pour l'épaisseur, un demi millimètre...

Modifié le 30 janvier 2015 par Oliv

[ea32 697]

La question est:

Un demi millimètre sur la surface du disque, ça fait quel poids ?

Ou si tu préfères, qu'elle était l'épaisseur du disque neuf ?
