Collecteur 430 et 360 pour comprendre

[guillaume84 2 398]

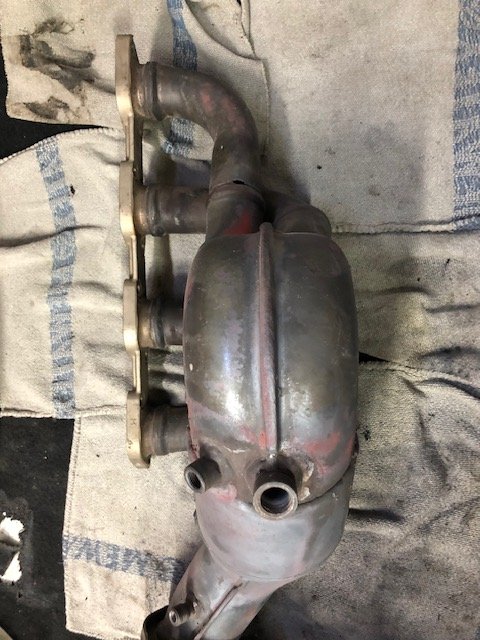

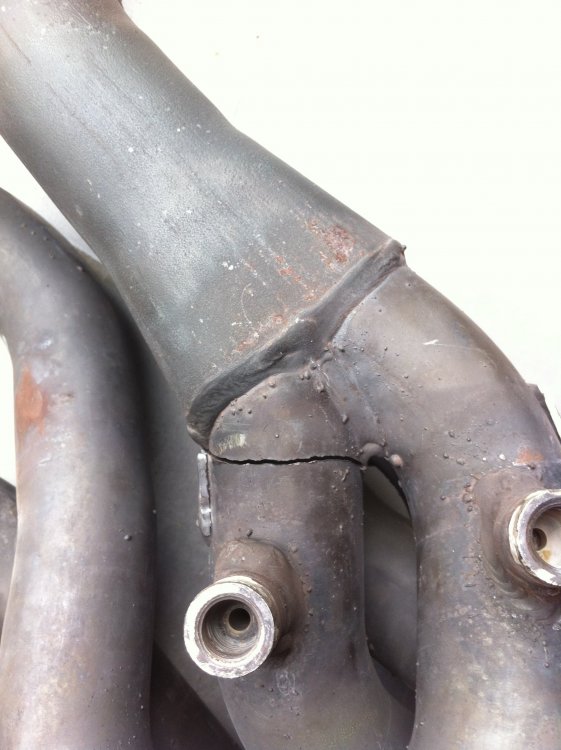

Voilà en premier les collecteurs de 430 sans protection thermique



Comme vous pouvez voir ils ont un pré-catalyseur et donc une forme très bizarre qui donc rentre en contrainte et a force de chauffer (on le voit sur celui la) casse...



les 2 sorties extérieures sont reliés pour rejoindre le pré-catalyseur et les 2 sorties sur centre sont ensemble elle aussi pour ce rejoindre aux 2 autres pour le pré-catalyseur (vous me suivez ?)



donc une belle merdasse ce truc mais normes d’homologation des gaz oblige.......

[philF355 1 044]

Quand l écologie prime sur la technique

[guillaume84 2 398]

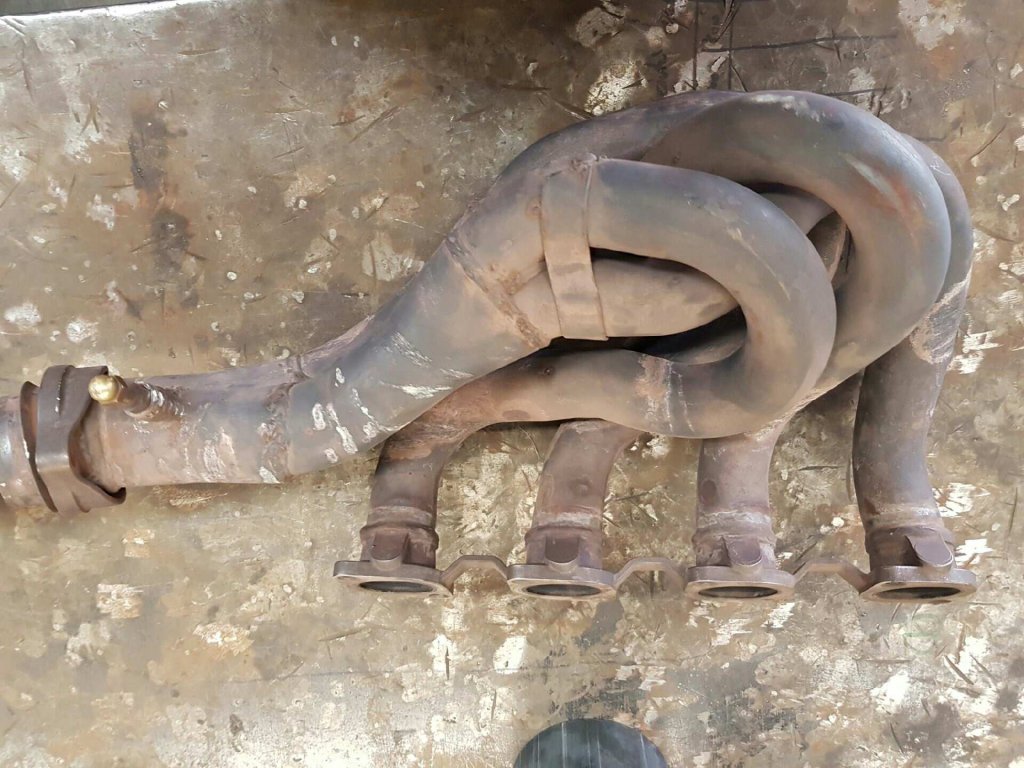

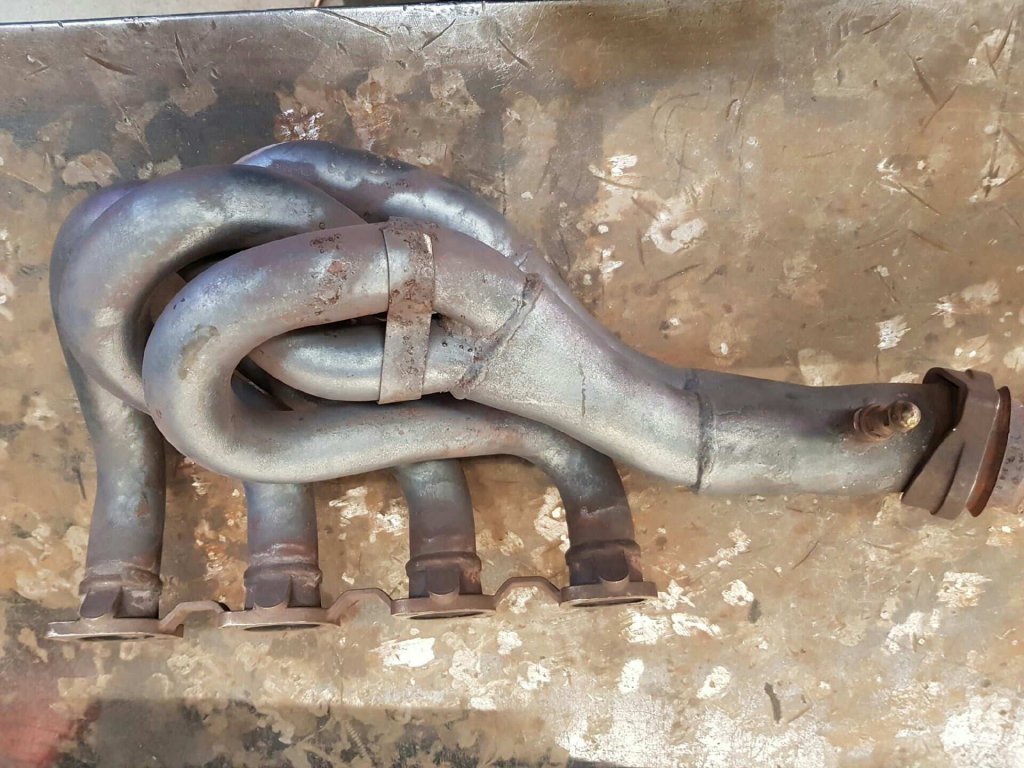

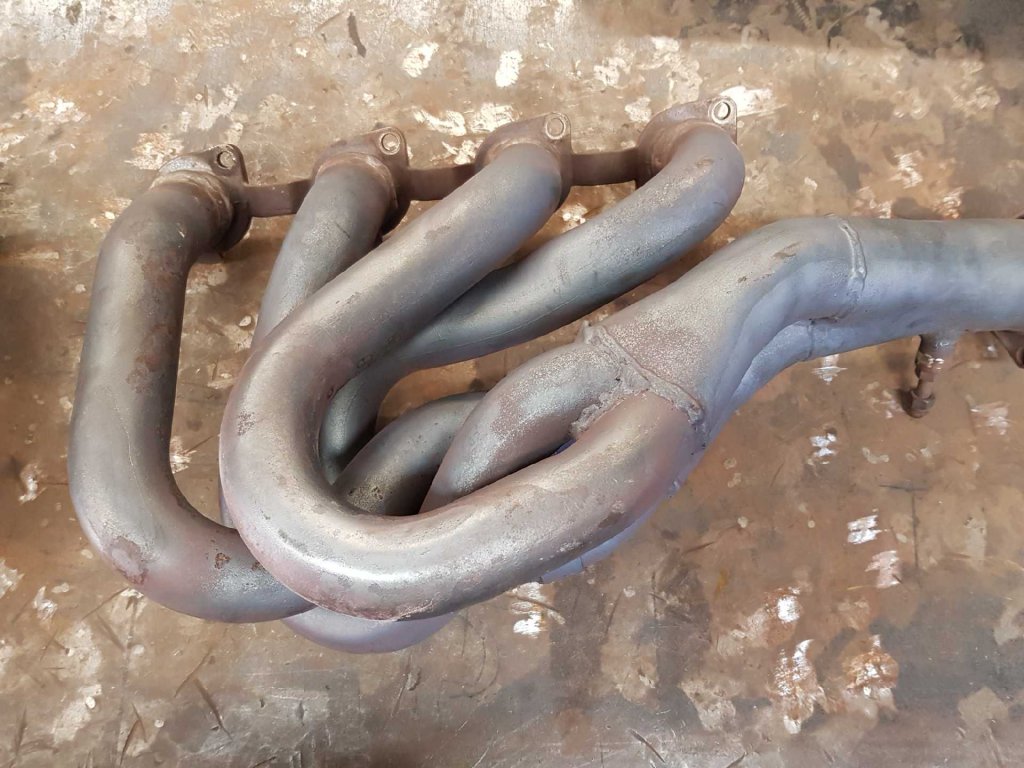

Et la maintenant des collecteurs de 360 modena sans protection thermique, la on voit de vrai spaghetti avec les tubes et donc moins de contrainte et de risque de rupture (meme si cela arrive aussi c’est bien plus rare sur les 360)



bien sur ceux-ci sont passés par la case réparation suite a casse....



mais on retrouve des collecteurs bien plus joli sur 360 que sur ceux des 430 qui pour moi sans la coque ne ressemble a rien et surtout on comprend mieux pourquoi ils cassent

[guillaume84 2 398]

à l’instant, philF355 a dit :

Quand l écologie prime sur la technique

Exactement



donc on tire sur ferrari qui monte des merdes, (pas faux) mais ils n’ont pas trop le choix

[philF355 1 044]

Celui de 360 ressemble a celui de F355.

Par contre sur la F355 on retrouve le pré cata sur le y  qui by pass les catas

[guillaume84 2 398]

il y a 3 minutes, philF355 a dit :

Celui de 360 ressemble a celui de F355.

Par contre sur la F355 on retrouve le pré cata sur le y  qui by pass les catas

Et sur la 360 pas de pré-catalytiseur , juste directement dans les catalyseurs avant le silencieux

[David 84 3 415]

Il est interessant d noter que les "4 en 1" qui équipe la 360 ressemblent énormément à ceux des voitures des générations antérieures et en particulier aux 328. Toutefois, ceux de 328 ont une fragilité (relative quand même) au niveau de la base de la pipe, là ou elle se monte sur la culasse. Sur la 360, on voit nettement que Ferrari à ajouté une patte de renfort très efficace (certains l'ont ajouté aftermarket sur leur 308QV/328 )

[33manu 3 882]

Ce sont des collecteur en deux "Y" hyper classiques (n'oublions que nos V8 fonctionnent comme 2 quatre cylindres accolés).



Le malheur pour la 430 c'est qu'ils ont dû rajouter les catalyseurs ce qui en terme d'échauffement et d'optimisation de l'écoulement des gaz produit un truc non seulement immonde mais en plus qui est un non sens technique



@+



[Spider26 117]

les collecteurs de 2me monte (capristo, tubi, ...), ils ont la même conception ou bien ils ont amélioré le flux des gaz ? (suppression ou déplacement du pré-cata ? )

[Oliv 10 072]

Il y a 16 heures, guillaume84 a dit :

Exactement



donc on tire sur ferrari qui monte des merdes, (pas faux) mais ils n’ont pas trop le choix



Euh... les autres constructeurs n’ont pas le choix non plus et ne montent pas de la merde

[Oliv 10 072]

Il y a 16 heures, guillaume84 a dit :

Et sur la 360 pas de pré-catalytiseur , juste directement dans les catalyseurs avant le silencieux



Ça n’a pas empêché @tifosi101 d’exploser les siens sur sa modena

[Oliv 10 072]

Il y a 14 heures, David 84 a dit :

Il est interessant d noter que les "4 en 1" qui équipe la 360 ressemblent énormément à ceux des voitures des générations antérieures et en particulier aux 328. Toutefois, ceux de 328 ont une fragilité (relative quand même) au niveau de la base de la pipe, là ou elle se monte sur la culasse. Sur la 360, on voit nettement que Ferrari à ajouté une patte de renfort très efficace (certains l'ont ajouté aftermarket sur leur 308QV/328 )

Tout à fait, s’d’ailleurs sur ma 308 ils étaient fendus. Bon elle avait presque 40 ans.... Mais c’est quand même typique s ferrari ces collecteurs qui petent.

[Oliv 10 072]

Il y a 13 heures, 33manu a dit :

Ce sont des collecteur en deux "Y" hyper classiques (n'oublions que nos V8 fonctionnent comme 2 quatre cylindres accolés).



Le malheur pour la 430 c'est qu'ils ont dû rajouter les catalyseurs ce qui en terme d'échauffement et d'optimisation de l'écoulement des gaz produit un truc non seulement immonde mais en plus qui est un non sens technique



@+



Je suis d’accord avec toi manu, sauf que la 355 n’a pas de pré-cata et il y a autant de cas de casse que la 430 voir plus

[Oliv 10 072]

il y a une heure, Spider26 a dit :

les collecteurs de 2me monte (capristo, tubi, ...), ils ont la même conception ou bien ils ont amélioré le flux des gaz ? (suppression ou déplacement du pré-cata ? )

Aucun collecteur inox n’a de pre-cata, certains sont plus performants, notamment les supersprint dont ont parle rarement, certainement les tubi, peut-être les capristo, certainement pas les marques chinoises qui proposent des paires a 1000€ avec des tubes dont la longueur est différente entre les 4 cylindres. Le b.a-ba est que chacun des 4 tubes sur chaque collecteur aient la même longueur, ensuite évidemment la forme de ces tubes a également une influence.







.

Modifié le 20 mars 2019 par Oliv

[guillaume84 2 398]

il y a 17 minutes, Oliv a dit :



Ça n’a pas empêché @tifosi101 d’exploser les siens sur sa modena

Je l’ai bien dit ceux la on ete en réparation donc ca arrive que cela casse sur 360 mais moins souvent que 430

[guillaume84 2 398]

il y a une heure, Spider26 a dit :

les collecteurs de 2me monte (capristo, tubi, ...), ils ont la même conception ou bien ils ont amélioré le flux des gaz ? (suppression ou déplacement du pré-cata ? )

Oui

[guillaume84 2 398]

il y a 20 minutes, Oliv a dit :



Euh... les autres constructeurs n’ont pas le choix non plus et ne montent pas de la merde

 Conception surement mieux faite et meilleurs matériaux

[tifosi101 9 749]

Il y a 3 heures, Oliv a dit :



Ça n’a pas empêché @tifosi101 d’exploser les siens sur sa modena

J'assume totalement !

Modifié le 20 mars 2019 par tifosi101

[Phil 603]

Il y a 6 heures, Spider26 a dit :

les collecteurs de 2me monte (capristo, tubi, ...), ils ont la même conception ou bien ils ont amélioré le flux des gaz ? (suppression ou déplacement du pré-cata ? )

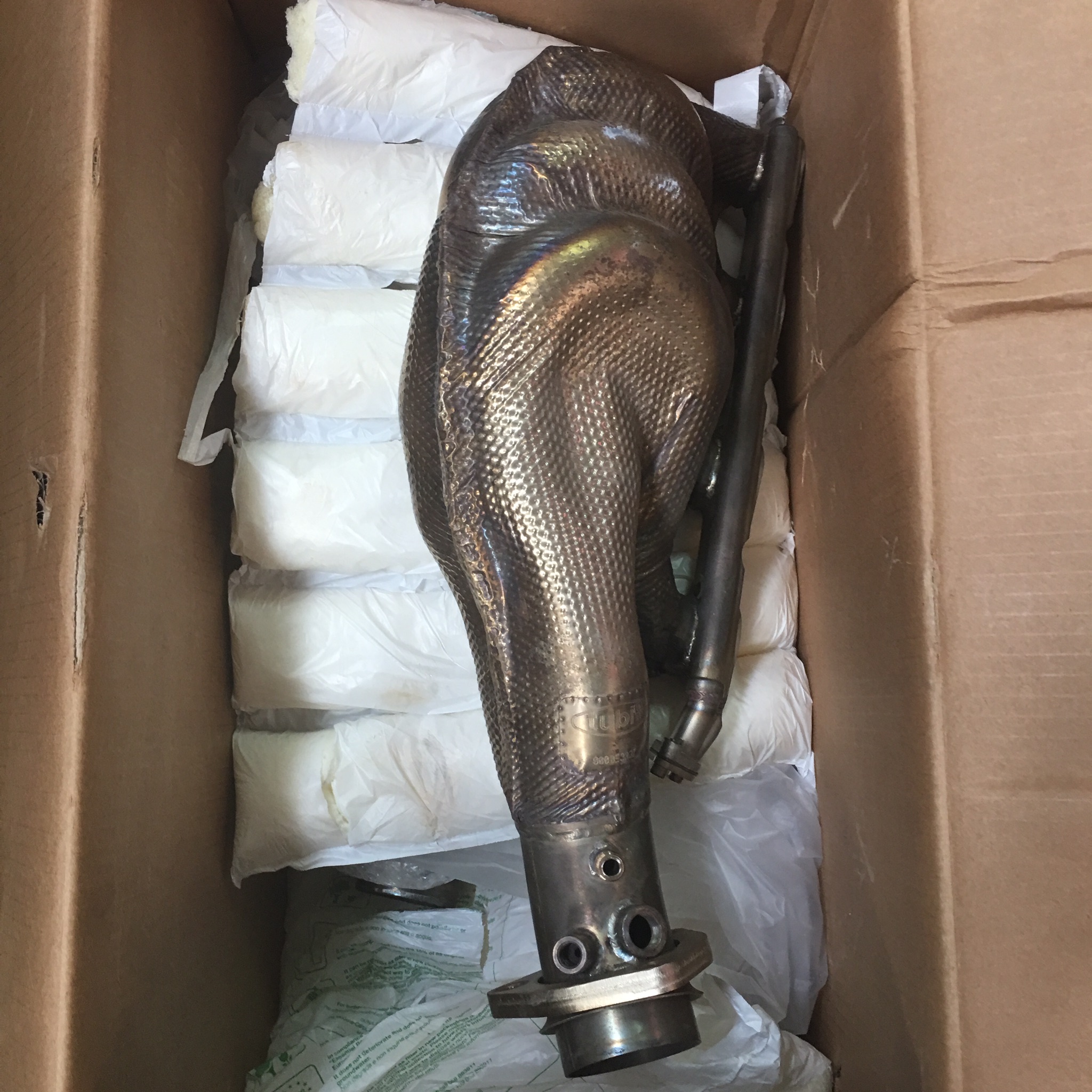

Collecteurs tubistyles pour 430 Scuderia , ça a quand même une autre gueule , et pas de pré-cata !

[philF355 1 044]

A ben oui !!!

[guillaume84 2 398]

il y a 13 minutes, Phil a dit :

Collecteurs tubistyles pour 430 Scuderia , ça a quand même une autre gueule , et pas de pré-cata !

Popopop toi, les collecteurs de 430 et scud c’est les mêmes chez tubi

[Phil 603]

il y a une heure, guillaume84 a dit :

Popopop toi, les collecteurs de 430 et scud c’est les mêmes chez tubi

Presque ... ceux de la Scud vont sur la 430 , pas l'inverse il me semble ...

[guillaume84 2 398]

il y a 20 minutes, Phil a dit :

Presque ... ceux de la Scud vont sur la 430 , pas l'inverse il me semble ...

Je crois que c’est les mêmes

[Phil 603]

il y a 30 minutes, guillaume84 a dit :

Je crois que c’est les mêmes

en fait il y a une toute petite différence , j'en suis presque sûr !

Qu'en dit l'expert @Scuderia-francesco ?

[guillaume84 2 398]

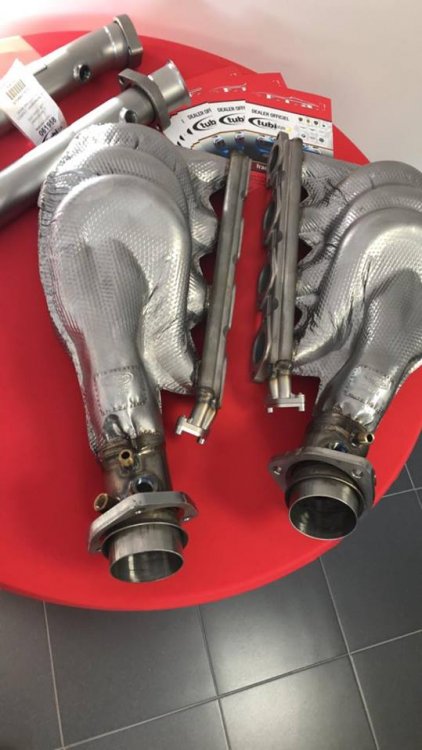

Tiens les miens
