Préparation twin-turbo Ferrari 360 par Houston

[Jean66 2 422]

Ouff ce monstre ! une petite bande scud peu etre ?😁

[houston 629]

Il y a 9 heures, Jean66 a dit :

Ouff ce monstre ! une petite bande scud peu etre ?😁

Non rien pour le moment

[houston 629]

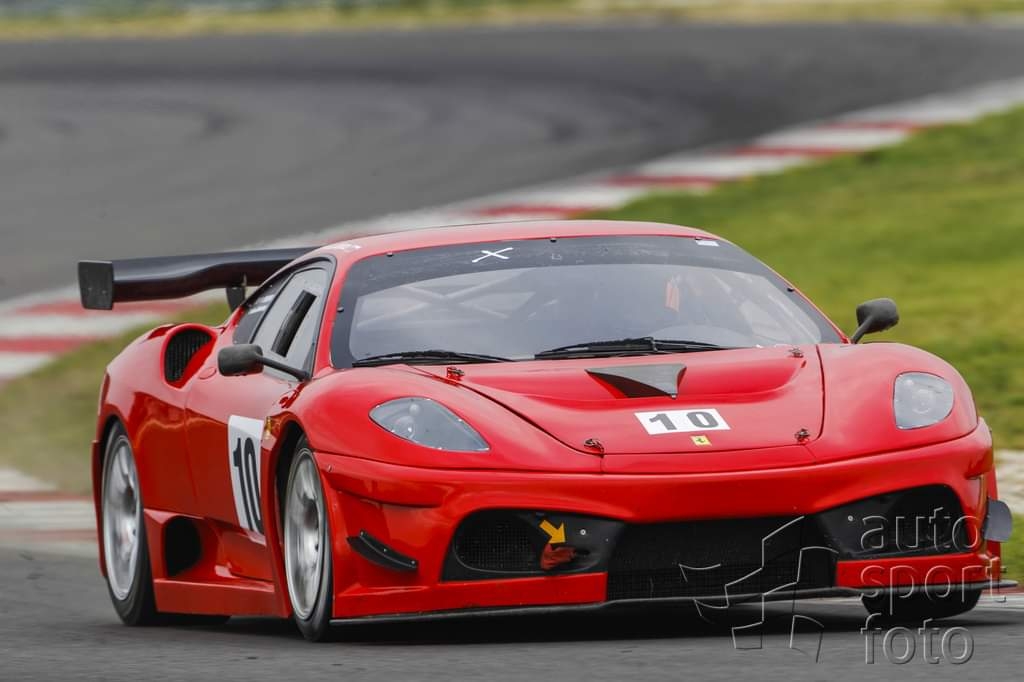

J ai reçu hier

Ma deuxième encore plus radicale



non ?



une vraie challenge en carbon

1025kgs







[joel 1 143]

Le 30/05/2023 à 22:35, houston a dit :

il va falloir repeindre l'écrou de roue 😁

[rouge59 251]

Il y a 3 heures, houston a dit :

J ai reçu hier

Ma deuxième encore plus radicale



non ?



une vraie challenge en carbon

1025kgs







trop cool !



hâte de voir de près

[houston 629]



[michel3482 899]

un point que je n'ai pas compris :

tu dis que la commande des  injecteurs supplementaires est piquée sur celle des injecteurs d'origine ( par la masse ) . cela signifie  que les injecteurs supplementaires sont commandés par le calculateur d'origine de l'auto ?

les injecteurs supplémentaires ne sont donc pas gerés par un calculateur supplementaire ?

ou alors je n'ai rien compris

[houston 629]

il y a 14 minutes, michel3482 a dit :

un point que je n'ai pas compris :

tu dis que la commande des  injecteurs supplementaires est piquée sur celle des injecteurs d'origine ( par la masse ) . cela signifie  que les injecteurs supplementaires sont commandés par le calculateur d'origine de l'auto ?

les injecteurs supplémentaires ne sont donc pas gerés par un calculateur supplementaire ?

ou alors je n'ai rien compris

Tu as compris … je voulais mettre un interrupteur de pression sur le plus



mais comme ça semble aller sans j ai laissé comme ça

[michel3482 899]

il y a 12 minutes, houston a dit :

Tu as compris … je voulais mettre un interrupteur de pression sur le plus



mais comme ça semble aller sans j ai laissé comme ça

et comment fais tu pour que le debit d'essence de la rampe supplementaire  suive la pression de suralimentation ?

tu joues sur le debit de retour au reservoir via ton  fameux regulateur asymetrique ?

et pour la carto de l'avance allumage vs pression sural , comment fais tu ?

tu ne la modifies pas ? tu n'utilises pas de capteur de pression absolue ?

si c'est le cas , je suppose que ta pression de sural est relativement faible ?

[houston 629]

Régulateur asymétrique …. En dépression tu as 1,3bar

a 0 tu as 3 bar

a 0,5 tu montes à plus de 4,5bars

[michel3482 899]

il y a 16 minutes, houston a dit :

Régulateur asymétrique …. En dépression tu as 1,3bar

a 0 tu as 3 bar

a 0,5 tu montes à plus de 4,5bars

à 3 bars , tes injecteurs supplementaires  debitent  meme quand les turbos ne soufflent pas , ça ne fait pas trop riche dans ce cas là ? je pose des questions à la con , mais je suis curieux de savoir comment ça fonctionne...

tes AFR ils sont corrects meme quand les turbos ne soufflent pas ?

si tu preferes, on peut en discuter en MP , sauf si ça interresse d'autres personnes sur le forum

[houston 629]

Les injo supp sont très petits

100cc donc ça reste bien



Mais c est encore à bien ajuster

[michel3482 899]

merci de ta reponse ,

et bon courage pour la suite de la mise au point , une fois fini , ça devrait etre plutot sympa

[houston 629]

Oui merci … c est long mais c est bien

on apprend surtout aussi



j ai de bons gars qui m aident



merci à eux surtout …

[nounou 478]

il y a 43 minutes, michel3482 a dit :

à 3 bars , tes injecteurs supplementaires  debitent  meme quand les turbos ne soufflent pas , ça ne fait pas trop riche dans ce cas là ? je pose des questions à la con , mais je suis curieux de savoir comment ça fonctionne...

tes AFR ils sont corrects meme quand les turbos ne soufflent pas ?

si tu preferes, on peut en discuter en MP , sauf si ça interresse d'autres personnes sur le forum

Oui oui ça m'intéresse

[audi1966 48]

Moi aussi cela m’intéresse 👀

[rouge59 251]

Elle a de la prestance cette voiture

n

bravo

[fabrices 580]

Il y a 8 heures, michel3482 a dit :

à 3 bars , tes injecteurs supplementaires  debitent  meme quand les turbos ne soufflent pas , ça ne fait pas trop riche dans ce cas là ? je pose des questions à la con , mais je suis curieux de savoir comment ça fonctionne...

tes AFR ils sont corrects meme quand les turbos ne soufflent pas ?

si tu preferes, on peut en discuter en MP , sauf si ça interresse d'autres personnes sur le forum



En fait, au départ il devait y avoir un capteur de pression branché sur l'admission. Ce capteur de pression devait être relié à la masse via la borne 85 d'un relai de 30A.

Ainsi dès que la pression absolue aurait été atteinte dans l'admission, il l'aurait détecté et donc il aurait alimenté le + général de tous les injecteurs supplémentaires, via la Borne 87,  laissant ainsi aux ECU les soins de les piloter ces injecteurs supplémentaires, grâce aux informations reçu via les injecteurs du bas.



Ainsi, la voiture aurait fonctionnée comme une 360 normale en mode atmo tel que l'avait pensé le constructeur à l'origine et en mode turbo :  on apportait l'essence supplémentaire nécessaire à chaque cylindre, les ECU gérant l'avance nécessaire grce au détecteur de cliquetis,  les débimètres entant positionnés en entrée de turbo.



Par ce fait, le rapport stœchiométrique, ainsi que l'avance pour chaque cylindre auraient été parfait, c'est à dire  grosso modo un rapport :

- au ralenti de 14.8 / 15.2

- en phase atmo de 14.5 / 14.7

- en phase turbo 11.5 / 11.8



Mais va savoir pourquoi et seul lui le sait, julien en a décidé autrement....😂😂😂



PS : Donc, pour l'avance, il n'y a aucun souci. La pression de suralimentation étant seulement de 500gr et grâce aux détecteurs de cliquetis, les ECU gèrent sans problème les quelques dégrès nécessaires.

Mais tu as raison sur le fait d'alimenter les 16 injecteurs en permanence n'est pas top la richesse et forcement l'avance car les ECU sont a saturation notamment en mode atmo.

Après, une fois à fond avec les AFR à 11.5, cette 360 est un véritable avion de chasse.



Sur le papier, d'après moi on devrait avoir environ :



 - 555cv / 560 cv aux environ de 8000 tr/min

- 560 Nm dans les 6000 tr/min

- 0 à 100 certainement 3.9s



Modifié le 9 juin 2023 par fabrices

[Grenadine 617]

Je n’ai pas tout pigé mais ça permet d aller chercher plus d infos.

mercj Fabrice

[houston 629]

Il y a 2 heures, fabrices a dit :



En fait, au départ il devait y avoir un capteur de pression branché sur l'admission. Ce capteur de pression devait être relié à la masse via la borne 85 d'un relai de 30A.

Ainsi dès que la pression absolue aurait été atteinte dans l'admission, il l'aurait détecté et donc il aurait alimenté le + général de tous les injecteurs supplémentaires, via la Borne 87,  laissant ainsi aux ECU les soins de les piloter ces injecteurs supplémentaires, grâce aux informations reçu via les injecteurs du bas.



Ainsi, la voiture aurait fonctionnée comme une 360 normale en mode atmo tel que l'avait pensé le constructeur à l'origine et en mode turbo :  on apportait l'essence supplémentaire nécessaire à chaque cylindre, les ECU gérant l'avance nécessaire grce au détecteur de cliquetis,  les débimètres entant positionnés en entrée de turbo.



Par ce fait, le rapport stœchiométrique, ainsi que l'avance pour chaque cylindre auraient été parfait, c'est à dire  grosso modo un rapport :

- au ralenti de 14.8 / 15.2

- en phase atmo de 14.5 / 14.7

- en phase turbo 11.5 / 11.8



Mais va savoir pourquoi et seul lui le sait, julien en a décidé autrement....😂😂😂



PS : Donc, pour l'avance, il n'y a aucun souci. La pression de suralimentation étant seulement de 500gr et grâce aux détecteurs de cliquetis, les ECU gèrent sans problème les quelques dégrès nécessaires.

Mais tu as raison sur le fait d'alimenter les 16 injecteurs en permanence n'est pas top la richesse et forcement l'avance car les ECU sont a saturation notamment en mode atmo.

Après, une fois à fond avec les AFR à 11.5, cette 360 est un véritable avion de chasse.



Sur le papier, d'après moi on devrait avoir environ :



 - 555cv / 560 cv aux environ de 8000 tr/min

- 560 Nm dans les 6000 tr/min

- 0 à 100 certainement 3.9s



Tout est dit 😜👍

[houston 629]

Mais en 5 min / le petit interrupteur de pression peut être placé aussi



à tester sur le banc tout cela



car en roulant c est très dur

d appuyer à fond

de regarder la route

le compte tour

Les afr

le mano pression essence

le Mano turbo

😂

[Toscano 801]

Jamais un capteur de cliquetis n'a servi et ne servira à gérer l'avance. Il permet au calculateur de retirer de l'avance de plusieurs degrés en cas de cliquetis puis d'en rajouter de façon incrémentale sur les cycles moteurs suivants - tant qu'il n'y a plus de cliquetis - progressivement jusqu'à retomber sur les valeurs indiquées dans le cartographie d'avance.



Quand on rajoute de la pression de suralimentation sur un moteur qui n'a pas été décomprimé et sans réduire l'avance à l'allumage, on détonne, et donc on cliquète. Le mécanisme de protection basé sur les capteurs de cliquetis va donc, comme expliqué juste au-dessus, tourner en boucle dès qu'on est au-delà du seuil de détonation que l'on va franchir dès que la charge (Pression d'admission) est trop importante. Un symptôme observable sur les moteurs turbo est que l'auto "hoquète" et le hoquètement sera d'autant plus intense que la réduction d'avance sera élevée, en concordance avec l'intensité du cliquetis mesurée.

Modifié le 9 juin 2023 par Toscano

[fabrices 580]

Houlllla, ca part mal...😁😁😁



Pas besoin de t'imposer, tu peux dire les choses tranquillement sans commencer tes phrases : JAMAIS un détecteur de cliquetis n'a  servi.......



Je vais donc re-expliquer tranquillement, ce que j'ai voulu dire :



Un detecteur de cliquetis permet de detecter les vibrations du bloc moteur et d'informer ensuite le calculateur,  afin que ce dernier puisse augmenter le retard a l'allumage de quelques degrés, pour justement supprimer le cliquetis.

Le calculateur va donc rechercher l'angle d'allumage optimum afin d'avoir la meilleure combustion du mélange air/carburant que l'on appelle le rapport stoechiometrique qui est de 14.7.





Voilà ca suffit, pas besoin de nous parler de hoquetement, incrementation, de seuil de detonation... et j'en passe pour nous faire savoir que tu es un crac en mécanique...😁



Mais je t'en veux pas, car si tu me connaissais vraiment, je suis sûr que tu serais rester dans ton coin sans la ramener avec tes explications a 2 balles.😉😉😉



PS : je suis entrain de finaliser la mise au point d'une f430 bi-turbo de 710cv qui va participer au championnat  d'Europe, j'aimerais bien que tu me donne des  conseils, vu que tu as l'air d'être un crac en mécanique....🤣🤣🤣🤣🤣



[Toscano 801]

Eh bien, c'est l'hôpital qui se fout de la charité... Ce n'est pas en reprenant mes explications pour les mettre à ta sauce que cela change grand chose.



Ta F430 c'est pour le championnat d'Europe départemental de Trifouillie-Les-Oies? Jamais je n'ai vu de telle préparation de pieds nickelés sur une auto de ce "niveau". Quand on constate l'entêtement à monter des dump valves à l'envers de toute façon, il n'y a pas grand chose à espérer... et en plus ça a les chevilles qui enflent 😁



Retourne faire joujou avec tes échappements, t'es manifestement plus doué pour faire des soudures que pour comprendre comment fonctionne un moteur 😘



"Le calculateur va donc rechercher l'angle d'allumage optimum afin d'avoir la meilleure combustion du mélange air/carburant que l'on appelle le rapport stoechiometrique qui est de 14.7."

Jamais je n'ai lu de telle connerie. L'avance à l'allumage n'influe en rien sur la richesse. Tu ne comprends manifestement pas comment fonctionne un calculateur car tu n'as jamais mis le nez dedans.



Allez, je te mets un like parce que c'est vraiment drôle à ce niveau...

Modifié le 9 juin 2023 par Toscano

[fabrices 580]

il y a 16 minutes, Toscano a dit :

Eh bien, c'est l'hôpital qui se fout de la charité... Ce n'est pas en reprenant mes explications pour les mettre à ta sauce que cela change grand chose.



Ta F430 c'est pour le championnat d'Europe départemental de Trifouillie-Les-Oies? Jamais je n'ai vu de telle préparation de pieds nickelés sur une auto de ce "niveau". Quand on constate l'entêtement à monter des dump valves à l'envers de toute façon, il n'y a pas grand chose à espérer... et en plus ça a les chevilles qui enflent 😁



Retourne faire joujou avec tes échappements, t'es manifestement plus doué pour faire des soudures que pour comprendre comment fonctionne un moteur 😘



Allez, je te mets un like parce que c'est vraiment drôle à ce niveau...



il y a 16 minutes, Toscano a dit :

Eh bien, c'est l'hôpital qui se fout de la charité... Ce n'est pas en reprenant mes explications pour les mettre à ta sauce que cela change grand chose.



Ta F430 c'est pour le championnat d'Europe départemental de Trifouillie-Les-Oies? Jamais je n'ai vu de telle préparation de pieds nickelés sur une auto de ce "niveau". Quand on constate l'entêtement à monter des dump valves à l'envers de toute façon, il n'y a pas grand chose à espérer... et en plus ça a les chevilles qui enflent 😁



Retourne faire joujou avec tes échappements, t'es manifestement plus doué pour faire des soudures que pour comprendre comment fonctionne un moteur 😘



Allez, je te mets un like parce que c'est vraiment drôle à ce niveau...



Merci j'adore !!!!!  faire sortir de leur gonds les "sans dents" comme toi...👍
